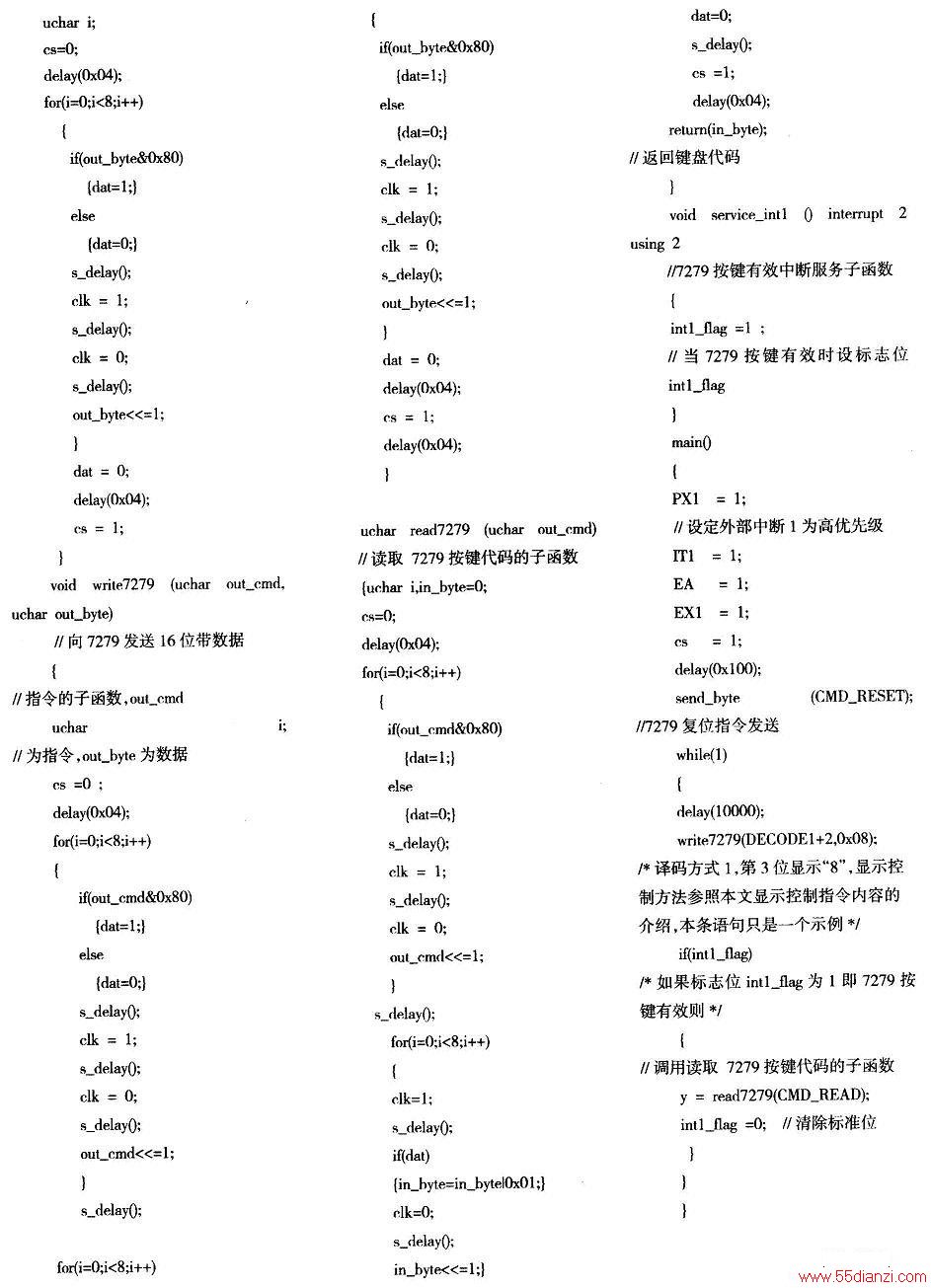

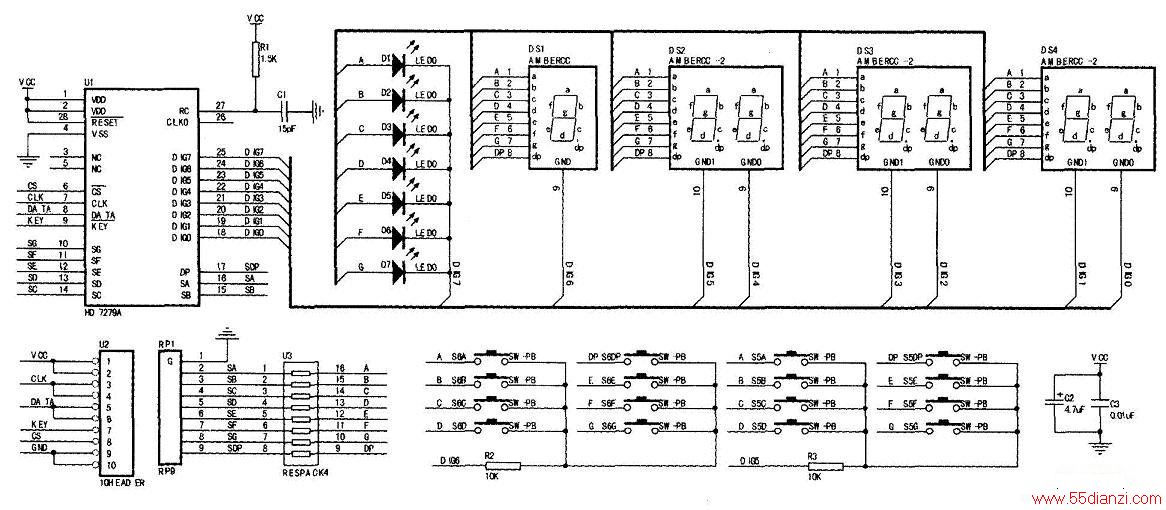

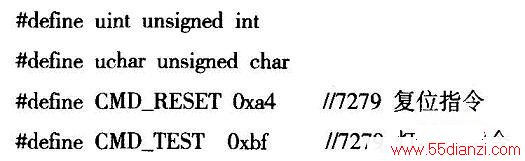

利用单片机89C52对HD7279A进行控制，完成了7位数码的显示、6只发光二极管的驱动和12个按键动作的编码，HD7279A芯片引脚CS、CLK、DATE、KEY分别与单片机引脚PO_O、PO_1、P0_2、P3_3相连，通过DIGO～7引脚和SA、SB、SC、SD、SE、SF、SG、SDP引脚直接驱动数码管和LED发光二极管，通过lOOkΩ排电阻和200Ω电阻连接按键，下图是HD7279A的外围电路图，下面给出了89C52控制HD7279A的C语言程序，此程序已经通过实验板调试成功。
