82C55控制交通灯程序

　　程序框图

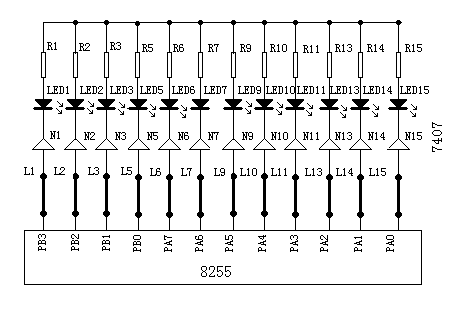

　电路

0BB6  7488      MOV    A,#88H

0BB8    F0      MOVX  @DPTR,A  ；82C55初始化

0BB9    90FFD8      MOV    DPTR,#0FFD8H

OBBC    74B6        MOV    A,#0B6H

0BBE  F0        MOVX  @DPTR,A

0BBF  A3        INC    DPTR

0BC0    740D        MOV    A,#0DH

0BC2  F0        MOVX  @DPTR,A  ;点亮4个红灯

0BC3    7A25        MOV    R2,#25H  ;延时

0BC5  120213        LCALL  DELY

0BC8    90FFD8    JOD3:    MOV    DPTR,#0FFD8H

0BCB  7475      MOV    A,#75H

0BCD  F0        MOVX  @DPTR,A

0BCE    A3      INC    DPTR

0BCF  740D      MOV    A,#0DH

0BD1    F0      MOVX  @DPTR,A      ;东西绿灯亮，

                                                  ;南北红灯亮

0BD2  7A55      MOV    R2,#55H

0BD4    120213      LCALL  DELY;延时

0BD7  7F05      MOV    R7,#05H  ;闪烁次数

0BD9    90FFD8    JOD1:MOV    DPTR,#0FFD8H

0BDC  74F3      MOV    A,#0F3H

0BDE  F0        MOVX  @DPTR,A

0BDF    A3      INC    DPTR

0BE0  740C      MOV    A,#0CH

0BE2  F0        MOVX  @DPTR,A  ;东西黄灯亮，南北红灯亮

0BE3  7A20      MOV    R2,#20H

0BE5  120213        LCALL  DELY;延时

0BE8    90FFD8      MOV    DPTR,#0FFD8H

0BEB  74F7      MOV    A, #0F7H

0BED    F0      MOVX  @DPTR, A

0BEE    A3      INC    DPTR

0BEF    740D        MOV    A,  #0DH

0BF1    F0      MOVX  @DPTR, A;南北红灯亮

0BF2    7A20        MOV    R2, #20H

0BF4    120213      LCALL  DELY;延时

0BF7    DFE0        DJNZ  R7, JOD1;闪烁次数未到，继续

0BF9    90FFD8      MOV    DPTR,#0FFD8H

0BFC    74AE        MOV    A, #0AEH

0BFE    F0      MOVX  @DPTR,A

0BFF    A3      INC    DPTR

0C00    740B        MOV    A, #0BH

0C02    F0      MOVX  @DPTR,A  ;东西红灯亮，南北绿灯亮
