EIA RS - 232C接口是目前最常用的一种串行通信接口。它是由美国电子工业协会( EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的，是用二进制方式进行串行数据交换的数据通信设备(DEC)与数据终端设备(DTE)之间的接口技术标准。
一、最大传输距离
在一般的教科书和技术杂志上，对RS - 232C接口的最大传输距离是这样叙述的：在没有调制解调器的情况下，本地数据终端与数据通信设备间的最大距离为50英尺(15 m)；然而在实际使用中，最大距离远远超过此值。造成这一不同的原因是，在一般教科书上没有说明此最大距离值是在什么前提下定义的。RS - 232C标准规定，在码元畸变小于4%的情况下，最大传输距离为50英尺(15 m)。接口标准的电气特性中规定，接口驱动器的负载电容（传输介质电容与接收器输入电容之和）应小于2 500 pF。如果按普通的非屏蔽多芯电缆电容值为40～50 pF/英尺来计算，传输电缆长度应为
t=2500/50=50英尺（15m）

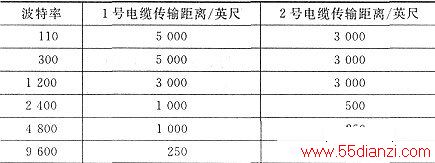

当驱动器的负载电容大于2 500 pF时，码元畸变就要超过标准规定的4%允许值；而在大多数应用场合，约有99%的用户是按码元畸变10%～20%的范围工作的。显而易见，这种情况下的传输距离便会远远超过15 m。因此，RS - 232C接口标准规定的4%的码元畸变是很保守的。美国DEC公司虽然规定了RS - 232C传输特性的码元畸变是10%，但仍认为是十分保守的。表1- 24为DEC公司的实验结果。
表中1号电缆为带屏蔽的电缆，型号为DECP. NO. 9107723，内有三对双绞线，每对由22# AWG（美国线规）组成，其外覆以屏蔽网。2号电缆为不带屏蔽的电缆，型号为DECP.NO. 9105856 - 04，是22# AWG的四芯电缆。
二、点对多点系统的通信

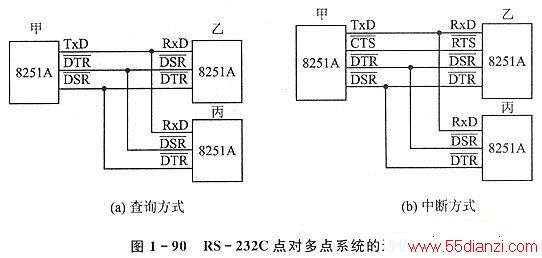

RS - 232C接口广泛用于点对点的系统通信，在有些应用场合，也可用于点对多点系统的通信。以图1- 90“一对二”的系统为例，甲为主站，乙、丙为从站，主、从站的职能分配是固定的。主站是数据源，从站之间不能通信，只能接收和监听主站的广播。主、从站之间的通信可用查询方式或中断方式进行。
如图1 - 90(a)所示，在主站甲向从站乙、丙发送数据时，三方均用RS - 232C接口的标准信号DTR、DSR进行同步。同步建立后，甲测试82 51A状态字的TXRDY位，用查询方式发送一批数据，而从站乙、丙同时测试本站8251A状态字的RXRDY位，用查询方式接收这批数据。我们自制了一个“三通”插座，当使用长度为15 m的25芯扁平电缆时，主站甲发送一批字节数为4 096的数据，共发送20次。从站乙、丙接收到的数据与主站发送的数据完全一致，试验结果令人满意。
主站与多个从站的数据交换不仅可用上述的查询方式进行，也可用中断方式进行。图1 - 90(b)为用中断方式的“一对二”的系统连接图。由图可见，乙站的RTS连到甲站的CTS端，建立甲、乙站之间的应答关系，而丙站的RTS不连到甲站的CTS，因此，甲、丙站之间没有应答关系。由此推广到“一对几”的系统，主站的CTS只能连到一个从站的RTS;否则，整个系统将无法正常工作。
在主站甲向乙、丙站发送数据时，三方均用RS - 232C串行接口的标准信号DTR、DSR进行同步。同步建立后，由于乙站的初始状态RTS为1，而使甲站的8251A满足条件：数据缓冲器输出端与CTS端相“与”时，8251A的引脚TXRDY置位，甲站进人中断服务程序以发送一批数据。此时，乙、丙站满足条件而进入各自的中断服务程序，以便接收甲站发来的这批数据。乙站和丙站接收数据过程的差别在于，甲、乙站之间用CTS、RTS建立两者的应答关系；而甲、丙之间无应答关系，是靠DSR、DTR信号来建立同步的。
在与查询方式同样的条件下，甲站发送一批字节数为256和4 096的数据，各发20次，结果是乙、丙站接收到的数据与甲站发送的数据完全一致。
甲站与乙、丙站的数据交换也可用另一种中断方式进行。在这种方式中，主站和各从站的8251A芯片的RTS和CTS引脚自成回路。在主站向各从站发送数据时，主、从站均用标准信号DTR、DSR进行同步。
此方案同样得到满意的结果。上述三种方案的软件比较简单，其程序清单在此不作介绍。
三、RS-232C标准的不足之处
由于RS - 232C标准出现较早，难免有不足之处，可归纳为以下6点：
①接口的信号电平较高，与TTL电平不兼容。RS - 232C接口逻辑的约定是：当在接口部位测得的电平（相对于信号地）为-15～-3 V时，此信号定义为标准状态，即逻辑1；当电平为+3～+15 V时，则把此信号定义为空状态，即逻辑0；信号电平为-3 V～+3 V时，则为模糊区，信号无定义。由于RS - 232C接口的逻辑电平较高，易损坏接口电路的芯片，同时，因接口电平为非TTL电平，故须使用电平转换电路，方能与TTL电路连接。
②传输速率较低。同步传输时，波特率最高为64 kb/s;异步传输时，波特率最高为20 kb/s。
③接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传榆容易产生共模干扰。
④RS - 232C接口标准没有对接口用的连接器作明确定义，故出现了互不兼容的25芯连接器，给用户的使用带来不便。
⑤传输距离有限。在码元畸变不超过4%时，最大传输距离约为15 m。
⑥在利用RS - 232C接口以中断方式进行异步通信时，从站必须保证其CPU在限定时间（一般为波特率的倒数Xll）内响应RXRDY信号而完成读接收缓存区数据操作；否则，将发生数据溢出错误。
