6 实验结果
从图6及图9中可以看出提取出的谐波中基波残余成分很少,谐波成分很纯,谐波提取达到了很高的准确率。从补偿效果图7来看,数字法实现的谐波提取可以解决DSP有限字长、速度和有源电力滤波器高速、实时性之间的矛盾,DSP数字控制系统能够满足有源电力滤波器要求,从而实现有源电力滤波器控制系统的数字化。在保证检测和控制实时性的同时,可以提供较高的计算精度,而且调试方便,改变控制参数或控制方法容易,性能优于传统的采用模拟电路控制有源电力滤波器的方法。

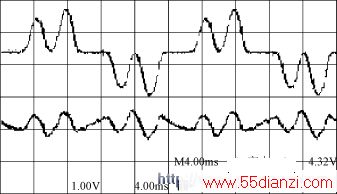

图6 补偿前的a相电流ila(THD=76%)及提取出的谐波iah

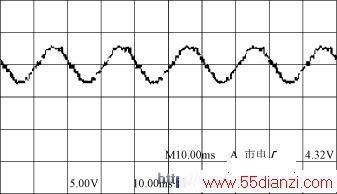

图7 补偿后的a相网侧电流(THD=12%)

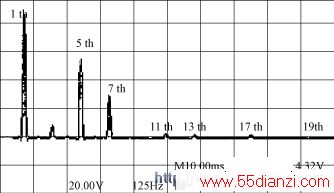

图8 负载电流FFT分析

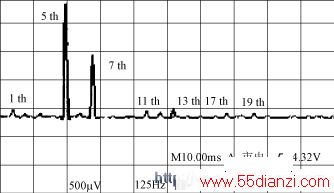

图9 提取谐波的FFT分析
