绝对模式：芯片利用从输入TDM电路恢复的时钟设置时标。
差分(共用时钟)模式：绑定沿处的两个芯片均可访问相同的高质量时钟源，该时钟源用于产生时标。
SSRC识别同步源。该标识应随机选择，使相同RTP会话内没有两个同步源具有相同的SSRC标识。
为了在绝对时钟恢复模式下产生时钟，端口接收配置寄存器4 (PRCR4)中的RTP发生器时标模式选择(TSGMS)位需设定为1，即PRCR4.TSGMS = 1。为了在差分时钟恢复模式产生时钟，PRCR4寄存器中的TSGMS位需设定为0，即PRCR4.TSGMS = 0。用户无需手动设置这些寄存器位。在绑定配置中将RTP使能时，这些位被设置。
自适应模式下， Maxim的DS34S132 TDMoP器件中的时钟恢复算法根据数据包之间到达延迟恢复时钟。因此，自适应时钟恢复模式下，使能RTP是可选的。然而，差分模式下， Maxim的DS34S132 TDMoP器件中的时钟恢复算法通过分析RTP报头中的时标恢复时钟。所以，差分时钟恢复模式下，强制使能RTP。
为了实现互操作，用户需要确定其它TDMoP厂商用以发生RTP报头中时标的模式。用户还需要了解其它系统处于自适应还是差分时钟恢复模式。在接口配置中，可更改每个端口的时钟恢复模式。图8所示为如何修改时钟恢复模式。默认为自适应模式端口。

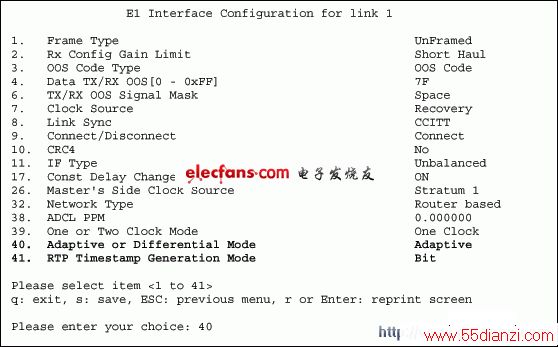

图8. 接口配置。
现在，如果用户希望更改时钟恢复模式，那么就需要使用选项40，Adaptive or Differential mode，如图9所示。

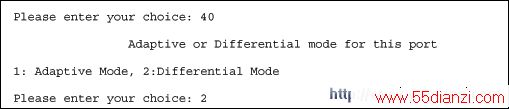

图9. 在接口配置中选择差分时钟恢复模式。
与Maxim的TDMoP器件不同，有些TDMoP厂商在自适应或差分时钟恢复模式下根据RTP报头中的时标恢复时钟。因此，为了实现与这些厂商系统的互操作， Maxim TDMoP器件在自适应时钟恢复模式下使能RTP。DS34S132，以及其它TDMoP厂商的器件，能够以三种方式在RTP报头中产生时标：
位模式
字节模式
帧模式
无论数据包为自适应时钟恢复模式还是差分时钟恢复模式，用户均可通过更改接口和绑定配置产生RTP报头中的时标，如图10所示。

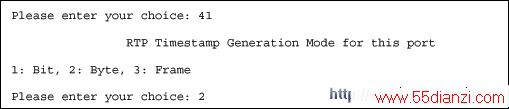

图10. 在接口配置中为时标选择位、字节或帧模式。
在接口配置中选择了时钟恢复模式和时标发生模式后，用户接下来需要在绑定配置中使能RTP模式。之前图5所示的绑定配置中的RTP被禁用。从绑定配置菜单中，用户需要利用选项27使能RTP模式，如图11所示。

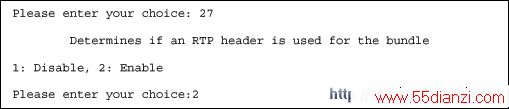

图11. 在接口配置中为时标选择位、字节或帧模式。
一旦使能RTP模式，绑定配置菜单将如图12所示。

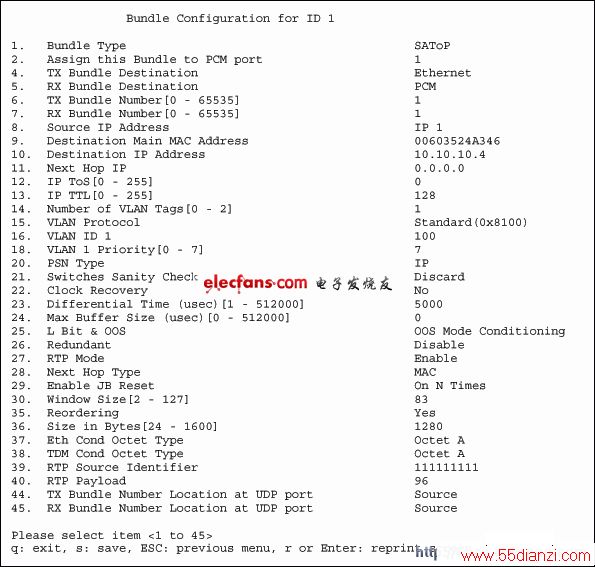

图12. 使能RTP模式后的绑定配置菜单。
总结
互操作性是指各种不同系统和组织间无缝协同工作的能力。与其它产品可以实现互操作的器件要么遵循公开的接口标准，要么容许改变配置，将一个产品的接口直接转换为另一个产品的接口。通过了解其它TDMoP器件生成的报文内容，Maxim的器件可以很容易地与其它TDMoP器件的报文配置相匹配。

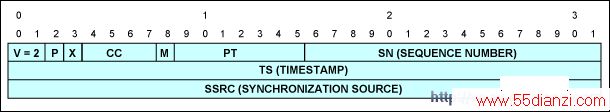

图7. RTP报头
