摘 要:为解决自动售货机产业化后生产检测效率问题,本课题设计了一套基于CAN 通信的自动售货机自动 测试系统 ,在提高产品检测效率和准确率的同时,将检测结果通过以太网发送到远程计算机进行分析处理,实现了生产WEB 管理,经过生产实践证明可有效提高产品检测效率。
1 引言
产品在制造过程中, 测试环节尤其重要, 这样才能保证产品的可靠性与稳定性, 只有通过完整和全面的测试, 才能发现产品中的问题并给予解决。随着高技术产品的复杂程度日益提高, 自动测试系统 (ATS)所面临的挑战也越来越高。ATS 是指能自动完成激励、测量、数据处理并显示或输出测试结果的一类系统的统称, 其发展方向是具有信息共享和交互结构, 能够满足测试系统内部各组件间、不同测试系统间、测试系统与外部环境间信息的共享与无缝交互能力。
自动售货机目前在全球已经普及化, 成为人们日常消费中的一部分。随着技术的发展, 自动售货机已经开始向多功能发展, 在满足基本的产品销售同时, 多支付方式、网络管理、 手机 充电等功能模块的应用, 使得其所具有的 接口 和控制对象越来越多, 而仅靠人工测试或者模块自检方式, 不仅增加了产品成本, 也存在检测效率底下、检测不可靠等问题, 因此自动测试成为解决产品量产的关键问题之一。CAN( C ON troller Area Network,即控制器局域网) 总线 是国际上应用最广泛的现场总线之一, 与一般的通信总线相比, 其数据通信具有突出的可靠性、实时性和灵活性。本方案设计对象为基于CAN通信的自动售货机,测试系统*被测对象内部的CAN通信,从而实现对系统的测试。该系统充分利用CAN 总线的多主机方式, 并通过合理设计ID 来实现并行测试,提高了测试效率。
2 测试系统结构
2.1 方案设计

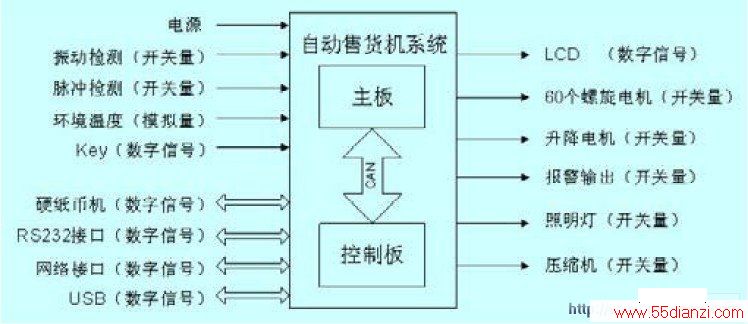

自动售货机具有1 组模拟量、3 组 开关 量输入信号,6 组开关量输出信号以及4 组输入输出数字信号,如图1所示。如此多的控制信号仅通过人工测试费时且不可靠, 通过设计自动 检测系统 可以实现对 电子 线 路板高效、可靠的检测。系统提供可视化操作, 若检测出错误则提供错误代码和 解决方案 , 并将检测结果通过以太网发送到远程 服务器 , 再对数据进行分析处理, 以报表形式提供给决策人员对其进行管理。
图1 自动售货机输入输出信号示意图
