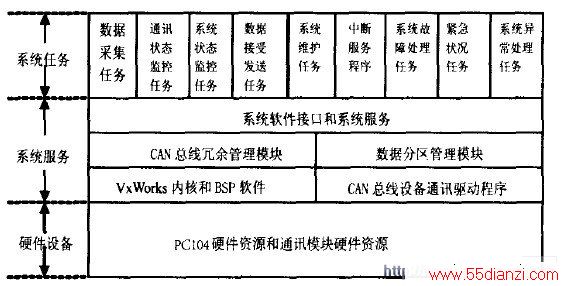

图4 信息处理单兀的软件层次组成示意图
4．2 远程数据采集器软件设计
远程数据采集器软件包含CAN总线接口管理、外部传感器信号采集和转换、中断服务程序、响应信息处理单元系统指令和采集器自诊断功能。
远程数据采集器是整个采集系统中要求可靠性较高的单元．除了硬件上增加了看门狗功能、高性能采集电路和双CAN总线接口外，软件设计也必须考虑其可靠性和稳定性要求。因此软件设计上需要重点考虑以下几个方面：
(1)软件校准ADC。为了提高ADC采集精度和数据可靠度，需要通过软硬件相结合的方式对ADC进行校准。校准包括零点漂移及增益误差的自校准和采集误差修正，在设计中采用分段线性插值的方法对测量数据通过软件进行非线性校正_6]，并将补偿和校准参数存储在片内 FLASH 中；(2)看门狗超时监控处理。为了提高系统运行的稳定性，软件在50ms周期内喂一次看门狗，若看门狗超时则采集器复位；(3)软件数字滤波处理。为了防止外部干扰信号引起采集到的数据产生突变，导致错误报警，现场数据采集节点发送数据之前对数据进行数字滤波。
数字滤波分两部分完成，一是外部信号在 10ms 内发生急脯突变的概率较小，采集器在10ms的单位时间内监测和统计信号的变化率，根据事先设定的门限值在数据转换前端剔除虚警数据。二是采集器在lOOms内对相应的采样信号进行lO次采集取其平均值 ，这种算术平均值滤波方法比中值滤波可靠性更高，又比防脉冲干扰平均值滤波简便，可以有效降低对瞬间高频干扰信号的虚警率。
5 结束语
基于冗余CAN总线设计的数据采集系统在实际应用中得到了验证，整个系统在恶劣的工作环境下性能稳定，通讯能力令人满意。采集器在正常运行时陕速地对远程请求做出响应，工作方式多样，参数修改灵活方便，能远程维护管理，可应用于构建网络化管理系统的环境。
利用冗余CAN总线通讯技术，有效解决了单线传输故障，提高了可系统的可靠性和稳定性。测试证明，在总线或通道处注入故障时，冗余CAN总线能顺利进行切换，并保障通讯正常；在对两条总线或两路CAN通道同时注入故障时，数据采集器自动脱离总线，系统其他单元间的通讯不受影响。实验结果表明，上述设计思想完全可行，能够满足大型现场采集和控制需求。
采用嵌入式模式开发设计，具有精度高、运行稳定、实时性好、抗干扰能力强和性价比高的特点，可以在各种远程监测领域广泛应用。
