通用串行总线(USB)作为一种协议规范，是以 Intel 为首的7家计算机及通信产业厂商公司于 1994 年11月共同提出，其除具有使用方便(即插即用)、功耗低、数据传输率高等优点外，还具有软硬件支持广泛、功耗低、硬件结构标准化和总线拓扑结构完备等特点。目前在以计算机为上位机的应用领域，都首选USB口作为计算机与外设的接口。由于CAN总线具有可靠性高、功能完善、成本合理、实时性等优点，被广泛应用于各个自动化控制系统中，例如汽车 电子 、工业控制、智能大厦、安防监控、环境控制等。目前CAN总线是国际上应用最广泛的现场总线之一。
为了更好的将USB的通用性和CAN的专业性结合起来，通过计算机的USB接口接入CAN专业网络，实现系统控制的便利性和应用的高效性，本文讲述了一种基于ARM7处理器实现USB接口与CAN总线的实例，通过其可以在PC实现对CAN总线上设备的监控。
1 硬件系统设计
1．1 处理器简介及其外围 电路 设计
主控制器选用NXP公司的ARM7核处理器 LPC2 119 。LPC2119是基于一个支持实时仿真和跟踪的16／32位ARM7TDMI-STM CPU，并带有128 KB嵌入的高速 FLASH 存储器 。128位宽度的存储器接口和独特的加速结构使32位代码能够在最大时钟速率下运行。对代码规模有严格控制的应用可使用16位Thumb模式将代码规模降低超过30％，而性能的损失却很小。实行流水线作业，提供Embedded ICE逻辑，支持片上断点和调试点，具有先进的软件开发和调试环境。LPC2119具有非常小的64脚封装、极低的功耗、多个32位定时器、4路10位ADC、2路CAN、PWM通道、多个串行接口，包括2个 16C550 工业标准UART、高速I2C接口(400 kHz)和2个SPI接口，46个GPIO以及多达9个外部中断，特别适用于汽车、工业控制应用以及医疗系统和容错维护总线。
LPC2119内部集成2个CAN控制器，每一个CAN控制器都与独立CAN控制器 SJA1000 有着相似的寄存器结构。它的主要特性有：单个总线上的数据传输速率高达1 Mb／s；32位寄存器和RAM访问；兼容CAN2．0B，ISO11898-1规范；全局验收滤波器可以识别所有的11位和29位标识符；验收滤波器为选择的标准标识符提供Full CAN-style自动接收。图1所示为LPC2119外围电路，为保证可靠复位，采用外部复位电路 STM809 。

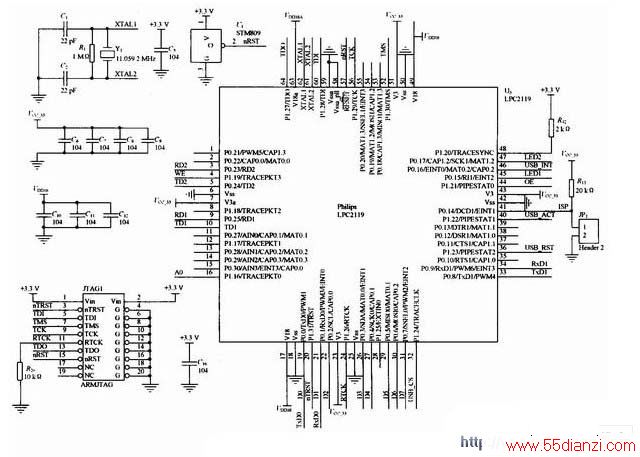

图1 LPC2119外围电路
1．2 USB接口电路设计
USB接口采用沁恒电子的 CH375 。CH375是一个USB总线的通用接口芯片，支持USB-HOST主机方式和USB-DEVICE／SLAVE设备方式。在本地端，CH375具有8位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到 单片机 ／DSP／MCU／MPU等控制器的系统总线上。CH375提供了串行通信方式，通过串行输入、串行输出和中断输出与单片机／DSP／MCU／MPU等相连接。图2所示为CH375的接口电路。

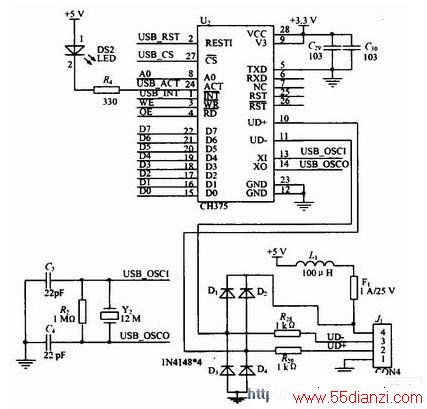

图2 USB接口电路
1．3 CAN总线接口电路设计

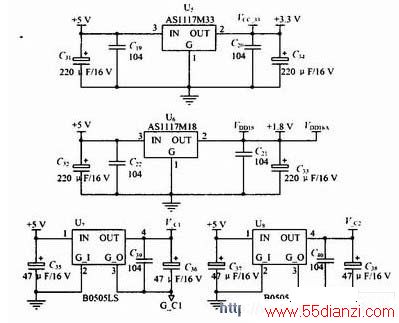

CAN总线收发器采用 82C250 ，并选用 6N137 作隔离，LPC2119的TD和RD引脚不是直接与82C250的TX、RX引脚相连，而是通过高速 光耦 6N137与82C250相连，这样可增强CAN总线节点的抗干扰能力，从而实现总线各节点间电气隔离。高速光耦6N137用于保护LPC2119内部CAN总线控制器，该光耦两侧采用5 V的 DC-DC 电源，可使器件的VCC与VCC1完全隔离，提高系统的抗干扰能力以及节点的稳定性和安全性。图3所示为LPC2 119与CAN驱动器82C250的连接电路。DC-DC电源模块采用 B0505LS-2W ，电路在图4中所示。

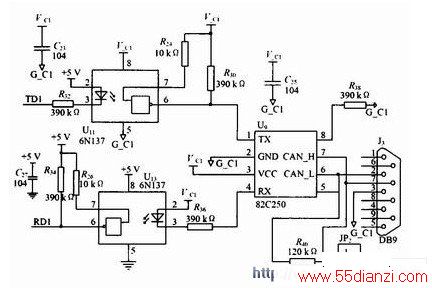

图3 CAN驱动器82C250的连接电路
