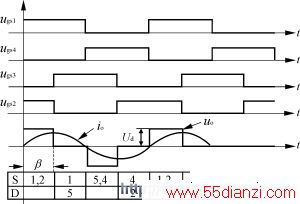

DSP控制SPWM全桥逆变器直流偏磁的研究
（a）驱动波形（b）uab波形
（a）i1波形（b）uo波形
图5实验波形
接口、串行外设接口、6种外部中断和28个独立编程多路复用I/O引脚。
本文介绍的数字PI抗直流偏磁方案已在一台直流175～320V输入，交流400Hz、230V、6kW输出的××艇中频逆变电源中得到应用。为简化驱动电路的设计，提高可靠性，主电路采用三菱公司的IPM模块PM200DSA120。为降低开关损耗，此模块开关频率为10kHz。为消除高频噪声，减小滤波电路的体积和重量，采用单极倍频技术使输出变压器原边的SPWM波形的最低次谐波为20kHz。逆变器满载时的实验波形图5所示，其中图5(a)为S1和S3的驱动波形，图5(b)为逆变桥臂输出电压uab的波形，图5(c)为逆变器原边电流i1波形，图5(d)为逆变器输出电压uo的波形。
5结语
在对SPWM全桥逆变器中输出变压器直流偏磁机理分析的基础上，提出了一种数字PI控制方案，通过采样输出变压器原边电流，并提取其直流分量来调整触发脉冲宽度。该方案采用DSP芯片TMS320F240，在一台全数字化6kW、400Hz中频逆变电源上得以实现，实验结果表明所提出的方案在很大程度上减小了偏磁所引起的噪声，较好地解决了输出变压器的直流偏磁问题。
