摘要：低功耗是嵌入式系统的发展趋势，也是便携式嵌入式设备设计中要解决的关键问题之一。对影响嵌入式系统功耗的因素进行了分析，指出了降低系统功耗的途径，从硬件设计和软件设计两个方面阐述了超低功耗嵌入式系统设计的技巧。
关键词：超低功耗；嵌入式系统；硬件设计；软件设计
无论是在军事还是在商业上的应用，便携式嵌入式系统一般是由可充电电池来供电的，因此，采用有效的节能技巧来改进系统的软硬件设计，降低系统的功耗以增加电池供电设备的使用时间，是便携式嵌入式系统设计中需要研究和解决的关键问题。
1 影响功耗的因素
1．1 集成电路功耗

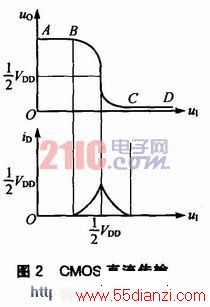

CMOS倒相器在集成电路分析中具有非常重要的意义，常用它来进行集成电路延迟时间和功耗的分析。CMOS倒相器如图1所示，图2是倒相器的直流传输特性曲线。
若电路处在静态(不发生状态翻转)并忽略漏电流的前提下，反相器的功耗几乎为零，如图2中的AB段和CD段。当电路发生状态翻转时，N管和P管具有同时导通的一段时间，此时从电源通过2个管子流向地的电流iD达到一个很高的峰值，如图2对应于BC段的电流。很大的电流意味着较高的功率消耗和热能的损失，这在时钟频率较高时尤为突出。时钟速度越高意味着每秒钟状态的切换次数就越多，也意味着更多的电能损耗。除此之外，在工作时还存在着静态漏电功耗，下面对这2类功耗分别进行分析。
1．1．1 动态功耗
CMOS倒相器从一种稳定工作状态突然转变到另一种稳定状态的过程中，将产生附加的功耗，称之为动态功耗。这一功耗是由2部分组成的，一部分是瞬时导通功耗PT，另一部分是对负载电容充放电所消耗的功率PC，其表达式为：
式(1)中，VDD为电源电压；ITC为2个管同时导通所产生的瞬时电流，不是固定的数值，如图2所示；a为活动因子，表示电容充放电的平均次数相对于开关频率的比值；CL为进行充放电的等效负载电容，包括栅电容、节点电容、互连电容等；f为开关频率，即电路的工作频率。
1．1．2 静态漏电功耗
静态漏电功耗是由亚阈值电流和反向偏压电流造成的。在集成电路中，动态功耗是整个CMOS集成电路功耗的主要组成部分，一般约占电路总功耗的90％以上，静态漏电功耗占电路总功耗的1％以下，因而在大多数情况下可以忽略。
1．2 其他功耗
①纯电阻元件上消耗的功率。电阻为耗能元件，只要电路中使用电阻，就存在着能量消耗。
②有源开关器件在状态转换时，电流和电压比较大，将引起功率消耗。
③非理想元件由于等效电阻的存在而消耗的功率。如电路中的储能元件电感和电容，理想情况下它们是不消耗能量的，但是实际使用的电感和电容都存在着等效串联电阻(ESR)，就意味着能量的消耗。
④印制电路板中的走线上消耗的功率，如电源线由于电阻的存在会造成电能的损耗，实际中地线上也存在着电流的流动。由于导线阻抗的存在，串联单点接地的不同接地点之间会存在着电位差，因此在这些地线上也存在着能量的消耗。
www.55dianzi.com
2 降低系统功耗的途径
①降低集成电路的动态功耗。根据式(1)可知，要降低集成电路的动态功耗，途径有：a．降低活动因子，也就是降低电容充放电的平均次数。b．降低电源电压。因为动态功耗与电压的平方成正比，瞬时导通功耗与电压成正比，因此在满足电路速度的前提之下，降低电源电压是降低电路功耗的最有效的办法。c．降低负载电容。为了减小负载电容，在工艺方面可以选择小的器件，物理实现时减小连线的长度。d．降低开关频率，在式(1)中，电路的功耗与工作频率成正比，因此降低时钟频率可以直接降低动态功耗。
②尽可能选用静态功耗小的CMOS集成芯片，以降低系统的静态漏电功耗。
③尽可能地减少纯电阻的使用。纯电阻是耗能元件，电能直接转化为热能消耗掉了，所以要尽可能地避免电阻的使用。
④减少有源开关器件的使用。有源开关器件(如晶体管)在状态转换期间有比较大的电流消耗，减少这类器件的使用有助于减小功耗。
3 设计技巧
3．1 硬件方面
在器件选择上，要尽量实现全CMOS化的硬件设计。在设计超低功耗系统时，要对电源电压、时钟频率以及静态功耗进行控制，并遵循系统硬件设计的4项基本原则：电压能低就不高，频率能慢就不快，系统能静(态)就不动(态)，电源能断就不通。
3．1．1 微处理器选择
随着低功耗系统需求的增加，很多单片机厂商都推出了自己的低功耗产品，如Philips公司的P8XLPC系列，TI公司的MSP430系列，MICro-Chip公司的PIC单片机以及NXP公司的ARM Cortex-M0系列。如果处理器本身具有超低功耗特性，首先必须能在低电压和低频率工作，其次还要看单片机自身的特性，看是否是面向超低功耗应用而设计的单片机，需要对处理器的工作模式、工作电流、休眠电流、掉电电流作详细的统计。
Microchip公司采用nanoWatt XLP(eXtreme Low Power)极低功耗技术的MCU的典型电流消耗为：掉电电流小于100 nA；看门狗电流消耗小于800 nA；实时时钟和日历电流消耗小于800 nA。该公司的PIC24F16KA系列的MCU，典型休眠电流可以低至20 nA，实时时钟电流490 nA，看门狗定时器电流370 nA。该系列的MCU可使应用连续运行20年以上而无需更换电池。

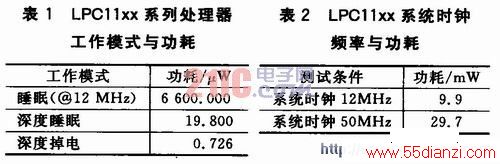

NXP公司采用ARM Cortex-M0内核的LPCllxx系列32位处理器的能耗仅为85μW／MHz，此系列处理器的功耗统计如表1和表2所列。
3．1．2 外围集成电路
与TTL数字集成电路相比，CMOS数字集成电路在低功耗特性上具有无可比拟的优越性能。在存储容量需求较小的条件下，采用FRAM代替一般的Flash或E2PROM，将会节省很多电能，因为FRAM的写入功耗是Flash和E2PROM的1／1 000～1／100 000。
3．1．3 低电压供电

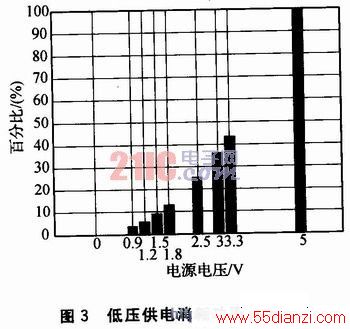

目前许多芯片的电源电压范围都比较宽，系统的功耗和系统的供电电压存在着一定的函数关系。对于纯电阻电路，功耗为P=V2／R；对于容性负载电路，动态功耗为，见式(1)。从以上2式可以看出，系统的功耗与系统供电电压的平方成正比。当供电电压由5 V降到3．3 V时，功耗将减少50％以上；当电压降到1．8 V时，功耗将减少80％以上，如图3所示。
3．1．4 分区供电

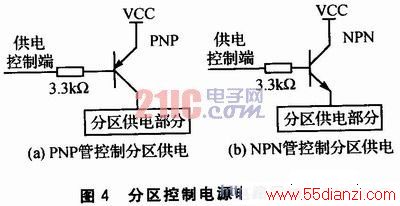

分区供电就是要控制电源供电部分，需要对电源进行分割，使系统功能模块的电源供电相对独立，同时实现其可控设计，便于独立供电和动态管理；在闲置时利用开关控制各个部分的关断，以节省电能。在系统休眠或掉电工作时关掉外围电路的电源，仅仅保留CPU和定时器电路的电源。分区控制电源电路示意图如图4所示。
图4中的晶体管用作电源开关，控制电源VCC向分区供电部分供电，供电控制端接到处理器的输出引脚上。对于图4(a)中的PNP管，高电平切断分区供电部分的电源，低电平使PNP晶体管导通，此时VCC向分区供电部分供电；对于图4(b)中的NPN管，供电情形则相反。
