基于WinCE的嵌入式视频数据采集系统设计

3．3 应用程序开发

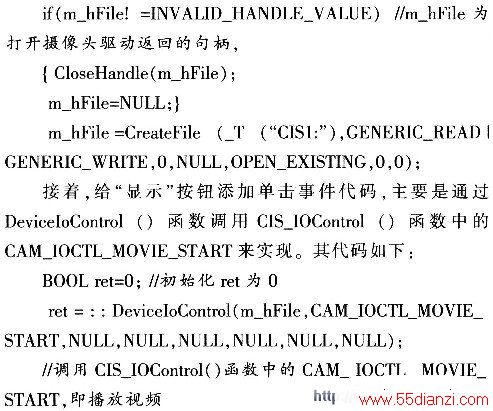

    应用程序开发在可视化集成开发环境Embedded VisualC++中完成，主要基于MFC编程用C++语言实现。通过给“打开”按钮添加单击事件代码，实现对驱动程序的打开操作。打开驱动程序通过以下语句实现。if语句用于判断m_hFile的初始值是否为1，为1则关闭摄像头驱动，重新赋值为1。CreateFile()函数用于打开驱动，并将结果返回给操作句柄。

    给“返回”按钮添加单击时间响应函数代码。通过调用CIS_IOControl()函数中的CAM_IOCTL_MOVIE_STOP，实现对驱动程序的关闭。其实现方式跟“打开”按钮基本一样，这里不再赘述。当然，返回按钮还应添加CDialog∷OnCANcel()语句来返回到系统主界面。

4 视频数据采集实验结果

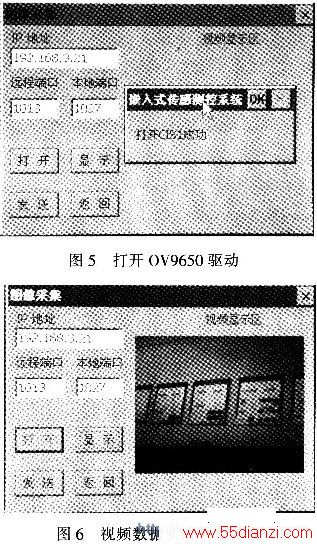

    应用程序开发完成后，单击“打开”按钮，弹出“打开CISl成功”对话框，如图5所示，表明摄像头驱动打开成功。单击“显示”按钮，在右边的视频显示区，能实时显示动态的视频数据，如图6所示。实验证明，摄像头驱动工作良好。实时数据采集的“纳米技术与微系统”墙面上的展板画面比较清晰，达到了预期效果。单击“返回”按钮，视频显示画面顺利关闭，返回主界面成功。

5 结束语
    以嵌入式微处理器S3C2440为硬件核心，以WinCE嵌入式实时操作系统为软件开发平台，以EVC为集成开发环境，完成系统的硬件设计，B-SP的开发和应用程序设计。在开发平台上能顺利打开驱动程序，顺利采集到实验室的展板图像并实时连续播放视频数据，表明OV9650驱动程序工作正常，软硬件设计合理。下一步工作主要是采取合适的视频编码算法如H．264、M-JPEG等，通过以太网实现视频数据的网络传输，实现视频远程监控功能。
