而短信数据（短消息发送缓冲区数据、告警上报发送缓冲区数据）发送需要两步操作：
先发送短信的目的电话号码，再发送短信消息内容。发送是否完成，与GSM
Modem和GSM网络有关。因此，这类数据的发送，先将发送操作的所有数据存储到短信数据缓冲区中，然后由软件通过短信数据缓冲区的状态，将数据通过串口1发送缓冲区发送GSM Modem。
3.2.1 短信数据结构
短信数据包括短消息发送缓冲区数据和告警上报发送缓冲区数据。根据短信发送操作的两个步骤，短信数据缓冲区的数据结构定义如下：
typedef struct{
unsigned char bStBuf;//bStBuf = SmsTx_Emty或者= SmsTx_CmdRdy或者
= SmsTx_Dly1或者= SmsTx_DatRdy或者= SmsTx_Dly2或者= SmsTx _Wait
unsigned char cmd_len;
char cmd_buf[32];
unsigned short dat_len;
char dat_buf[SMS_LEN+1];
unsigned char retry_time;//重传次数
}SmsTx_t;
① bStBuf成员： 用于描述短信数据缓冲区的状态。
② cmd_len成员： 用于描述cmd_buf中数据的长度。
③ cmd_buf成员： 用于存储短消息发送中的控制命令，如AT+CMGS=13583823789。
④ dat_len成员： 用于描述存储短消息发送中的信息体长度。
⑤ dat_buf成员： 用于存储短消息发送中的信息体。
⑥ retry_time成员： 用于描述短消息在发送失败时，重传的次数。
3.2.2 短信数据发送状态机
短信数据缓冲区的状态有6种：
① SmsTx_Empty： 短信数据缓冲区空。
② SmsTx_CmdRdy： 短信数据缓冲区控制命令准备好。
③ SmsTx_Dly1： 短信数据缓冲区延时1。
④ SmsTx_DatRdy： 短信数据缓冲区消息体准备好。
⑤ SmsTx_Dly2： 短信数据缓冲区延时2。
⑥ SmsTx_Wait： 短信数据缓冲区等待。

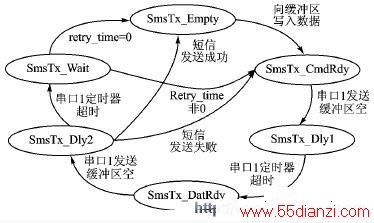

其状态的转移情况如图4所示。
图4 短信数据发送状态机
状态机的转移过程通过短消息发送缓冲区数据的发送来说明，其告警上报发送缓冲区的数据发送与此相同。
结语
在整个移动2G光纤直放站近端机的监控软件中，除了短消息收发处理，还包括实时采样、实时告警上报等任务。其所有的软件设计都采用类似于短信收发处理的状态机、队列和软件定时器的设计思路，极大地提高移动2G光纤直放站近端机监控软件的效率。这种在前后台系统中使用状态机、队列和软件定时器的设计思路，可以应用到其他的嵌入式前后台系统中，是一种值得学习、借鉴的嵌入式软件设计思路。
