基于ARM9芯片S3C2410异常中断程序设计

基于ARM9芯片S3C2410异常中断程序设计

点击数:7555 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   嵌入式系统-技术

摘要:验证的代码详细分析了基于ARM嵌入式系统的异常处理流程。然后阐明关键字“-IRQ”的作用,设计出中断处理函数。最后,通过设置中断控制寄存器,设计外部中断EINT3的初始化程序,并给出主程序流程图。实践证明程序运行稳定可靠。
关键字:S3C2410 异常 –irq 中断

引言

计算机体系结构中,异常或者中断是处理系统中突发事件的一种机制,几乎所有的处理器都提供这种机制。异常主要是从处理器被动接受的角度出发的一种描述,指意外操作引起的异常。而中断则带有向处理器主动申请的意味。但这两种情况具有一定的共性,都是请求处理器打断正常的程序执行流程,进入特定程序的一种机制。若无特别说明,对“异常”和“中断”都不作严格的区分。本文结合经过实际验证的代码对ARM9中断处理流程进行分析,并设计出基于S3C2410芯片的外部中断处理程序。

1.异常中断响应和返回

系统运行时,异常可能会随时发生。当一个异常出现以后,ARM微处理器会执行以下几步操作:

1)        将下一条指令的地址存入相应连接寄存器LR,以便程序在处理异常返回时能从正确的位置重新开始执行。

2)        将CPSR复制到相应的SPSR中。

3)        根据异常类型,强制设置CPSR的运行模式位。

4)        强制PC从相关的异常向量地址取下一条指令执行,从而跳转到相应的异常处理程序处。

这些工作是由ARM 内核完成的,不需要用户程序参与。异常处理完毕之后,ARM微处理器会执行以下几步操作从异常返回:

1)        将连接寄存器LR的值减去相应的偏移量后送到PC中。

2)        将SPSR复制回CPSR中。

3)        若在进入异常处理时设置了中断禁止位,要在此清除。

这些工作必须由用户在中断处理函数中实现。为保证在ARM处理器发生异常时不至于处于未知状态,在应用程序的设计中,首先要进行异常处理。采用的方式是在异常向量表中的特定位置放置一条跳转指令,跳转到异常处理程序。当ARM处理器发生异常时,程序计数器PC会被强制设置为对应的异常向量,从而跳转到异常处理程序。当异常处理完成以后,返回到主程序继续执行。可以认为应用程序总是从复位异常处理程序开始执行的,因此复位异常处理程序不需要返回。

2.异常处理程序设计

2.1   异常响应流程

由于向量表的限制,只能有一条指令B完成32MB范围内的跳转,并不能保证所有的异常处理函数都位于32MB范围内。为了扩展跳转范围,需要二次跳转才能把异常处理函数的地址传送给PC。异常处理调用关系如图1所示。

三星公司网站提供了test2410_r11软件包,其中2410init.s有如下代码:

HandlerXXX

sub    sp,sp,#4   ;减少sp,保存跳转地址

stmfd  sp!,{r0}    ;将工作寄存器压入堆栈

ldr   r0,=HandleXXX ;将HandleXXX地址放入r0

ldr     r0,[r0]   ;将中断程序入口地址放入r0

str   r0,[sp,#4]  ;将中断程序入口地址压入堆栈

ldmfd   sp!,{r0,pc}  ;将工作寄存器和中断程序入口地址弹出到r0和PC

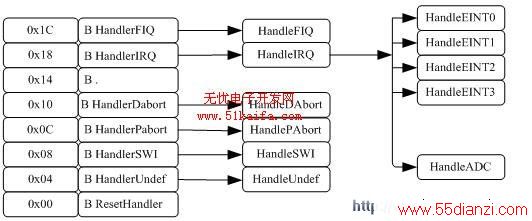

图1异常处理调用
