一种面向可适应性的嵌入式设备HCI方案

    2)模块相互独立：每个任务的执行时间和其他任务的处理时间无关。
    3)较高吞吐量：随着任务数目的增多，任务的调度时间为常数。
    4)具有可扩展性：利用现有系统调用的结合可得到新的系统调用。
5．2 验证过程
    我们拟在这个项目开发中实现普适设备的嵌入式人机交互界面，在其中应用可适应性的思想。
    首先是硬件设计，该产品设计了8个Ied数码管，8个按键Key1～Key8。这部分设计的功用体现在两个方面：
    1)数据采集设备通过LED显示采集的数据和处理结果；
    2)用户通过按键可以查看和设置设备的参数。

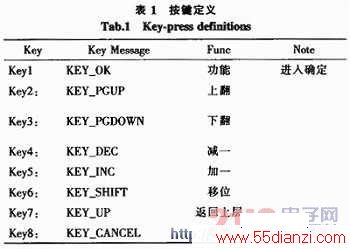

    其次是一些必要的定义，对按键的功能通过项目组讨论做了如表1的定义。

    表1的定义给消息定义提供一个依据。按功能键送入一个OK消息，按取消键则发送了一个CANCEL消息，其他按键事件以此类推。于是我们便得到一个消息枚举量的定义。
    界面状态定义。把人机交互工作分为工作、验证和设置状态。每种状态用一个MenuStatus枚举常量表示，NORMAL表示工作状态，CHECKI-NG表示验证状态，SETHNG表示设置状态。正常工作时处于NORMAL状态，一旦按下功能键会进入菜单成为验证或设置态。
    交互行为定义如下：
    1)常态时默认为各通道实时数据循环显示，有报警时，可显示报警标识；
    2)默认常态下按功能键进入1层菜单，按上翻键、下翻键显示1-、2-、3-、…、14-Reset；
    3)状态2-和状态4-可用作扩展；
    4)状态3-时，按功能键进入日期时间设置菜单，按上翻键、下翻键显示日期、时间，设置好后，按功能键确定退出；
    5)状态4-时，按功能键进入参数设置菜单，按上翻键、下翻键显示4-1、4-2、4-3……、4-19，表示通道选择；
    状态4-x时，按功能键进入x通道的参数设置菜单，按上翻键、下翻键显示4-x-O、4-x-2、4-x-3、…、4-x-8时，按功能键进入x通道的y(0≤y≤8)参数设置菜单，按加1键、减1键和移位可以进行参数修改操作；修改好参数按功能键确定退出；
    6)在任一状态时，按Key7则返回上层；
    7)在任一状态时，按取消键可返回常态。
    然后按照上面定义的交互行为，定义菜单节点的功能函数。在菜单的创建时把函数的指针赋值给节点。该模型同样可以用于实现通过通信进行的交互。
    上述HCI的实例，不但实现简洁，开发效率高，而且是结构开放性的，便于界面规模的控制。

6 结束语
    通过工程实践验证，该基于可适应性考虑的嵌入式HCI方案有如下特点：
    1)易于维护，在拓扑结构不变的情况下，随按键或输入的不同，数据结构易于加以修改。菜单节点可以随实际项目需求增减成员，代理类也可随实际需求修改。
    2)开放性好，便于扩展。只要内存容量允许，菜单规模理论上不受限，并且增删节点容易实现。菜单结构可以静态声明，也可以使用动态内存分配。
    3)通用性强，不但适应于Led数码管与按键的组合，而且适应于LCD屏幕与按键或触摸屏。只要是用户与系统交互，能产生消息驱动的地方都可以使用。
    4)效率高，从根节点到任一节点的路由不需要软件实现，由用户交互决定。虽然是网状模型，但对用户而言，从功能上仍是个层状结构，脉络比较清楚，容易被开发人员掌握。
    另外，在具体应用中，可适应性的实现还可能以混合的模式出现。
    未来的研究是考察在宿主机与目标机交互的情况下，如何实现HCI方案到目标机的迁移，实现目标机HCI动态配置。
