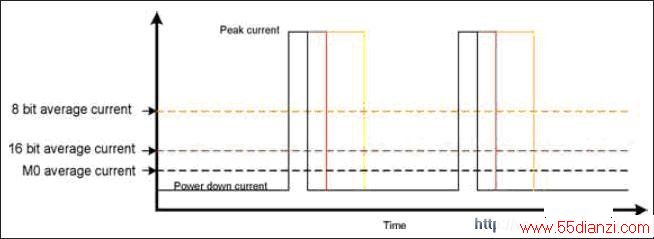

图2：平均电流
降低平均电流对电池寿命有重要意义，这意味着需要低静止电流和小的任务占空比。LPC1100深度掉电模式耗电量小于300 nA，峰值耗电量为200uA/MHz。图3显示了任务占空比对电池寿命的影响。这些计算是以一枚230mAh钮扣型锂电池为例得出的。图中显示了静止电流对电池寿命的影响以及要使电池寿命超过三年所需的任务占空比。
图中的平均电流是以假定峰值电流为2mA得来的，即LPC1100以10MHz运行。另外，这里已经考虑了由于降低静态电流而延长了的启动时间。如果LPC1100采用深度掉电模式，每200ms的期间内仅运行1ms，则3年的电池使用寿命是可能达到的。
结语
采用M0内核的LPC1100可以达到当前低功耗微控制器的功耗水平，但是M0内核的运算能力远高于8位和16位处理器。通过降低平均电流，在电池供电的应用中延长了电池的使用寿命，而在其他应用场合中也降低了对电源供电的要求。基于M0内核的LPC1100将对低功耗应用的发展带来深远影响。

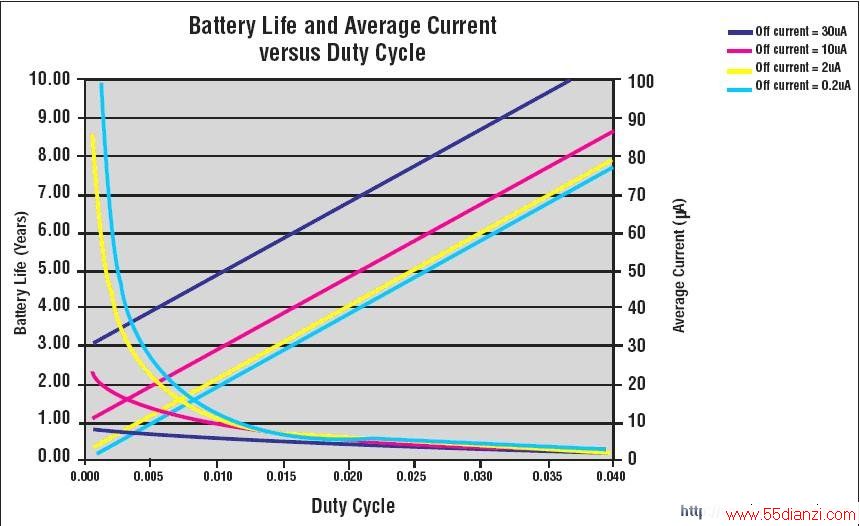

图3：任务周期与电池寿命关系图
电池电池寿命、平均电流与任务周期
任务周期
电池寿命（年）
平均电流(&mICro;A)
补偿电流 = 30uA
补偿电流 = 10uA
补偿电流 = 2uA
补偿电流 = 0.2uA
