F2MC-8FX 家族8位微控制器 MB95260H/MB95270H/MB95280H(多图)

  下半区（2K字节×2）

・搭载LIN/UART通信功能

・8/16位多功

www.55dianzi.com 能定时器：1通道

・8/10位A/D转换器：5通道

・封装：DIP-16 / SOP-16

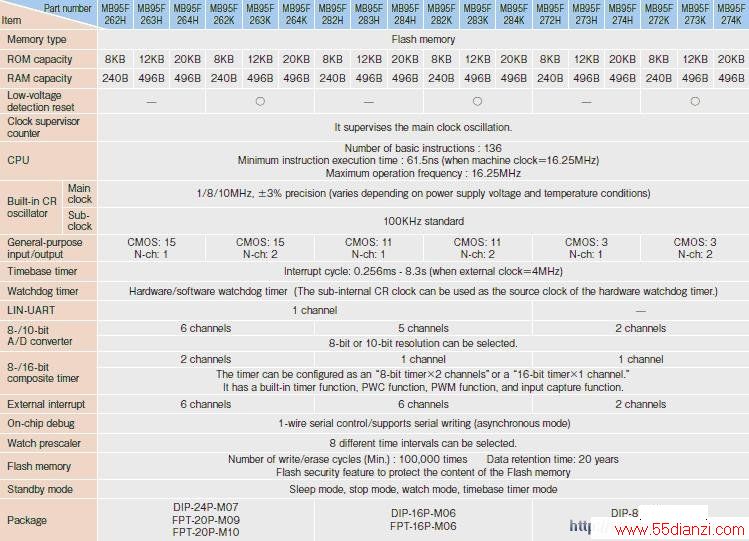

如全系列产品阵容表1所示。

MB95260H、MB95270H和MB95280H的结构图分别如图1、图2和图3所示。

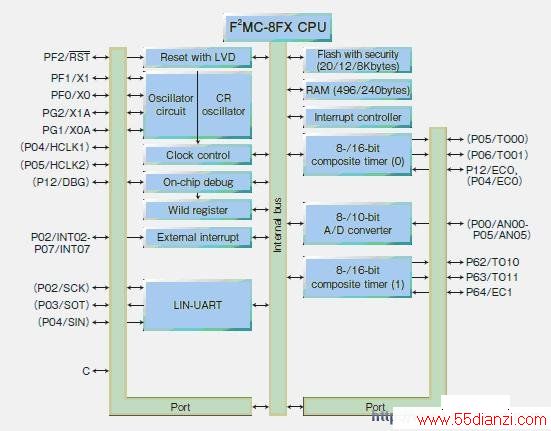

图1  MB95260H系列结构框图

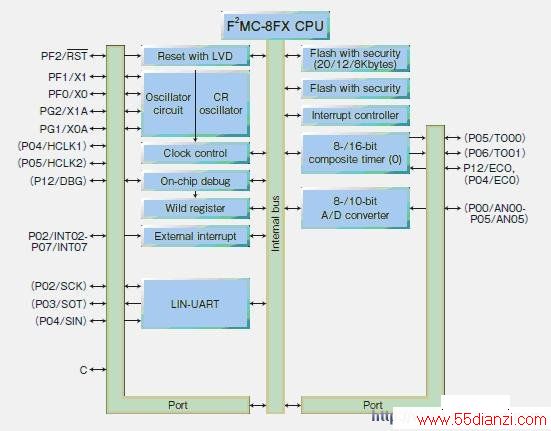

图2 MB95270H系列结构框图

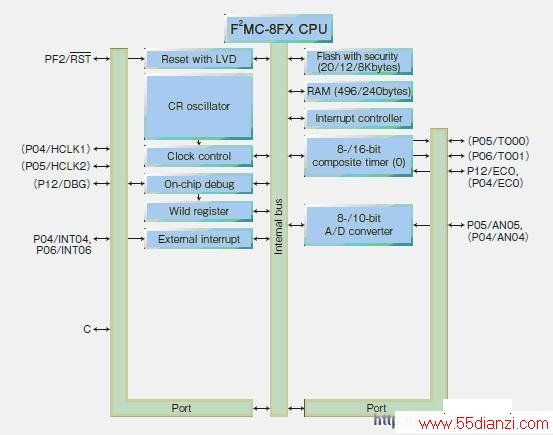

图3 MB95280H系列结构框图

开发环境

该产品配备了高性能、低成本的开发环境。客户只需拥有一套包括开发中所必需的开发板、片上调试仿真器（BGM适配器）和综合开发环境SOFTUNE（评估版）在内的初学者套件，即可轻松开始开发工作。

富士通 为客户准备了SOFTUNE V3 Workbench作为开发环境的软件。它集编辑器、C/C++编译器、链接器、模拟器、仿真器等多种功能于一身，程序开发的所有工作都可以在这个统一的环境中完成。

有关开发环境的构成和详细内容如图4和表2所示。

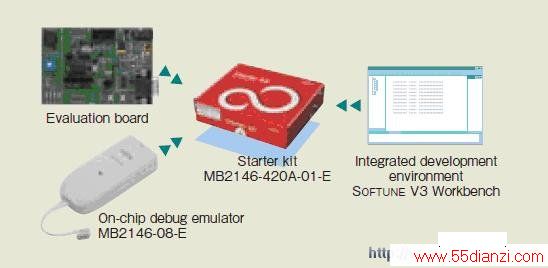

图4 开发环境

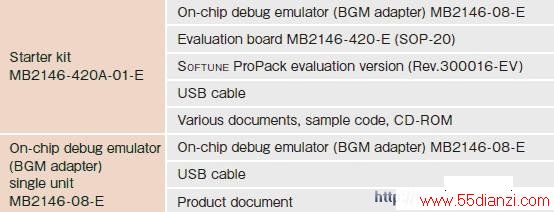

                                        表2 开发工具列表

应用实例

应用实例如图5所示。该产品既可以作为小型家电产品的主控制器，亦可以作为大型系统的从属控制器，是一种能够适用于各种不同应用场景的微控制器。

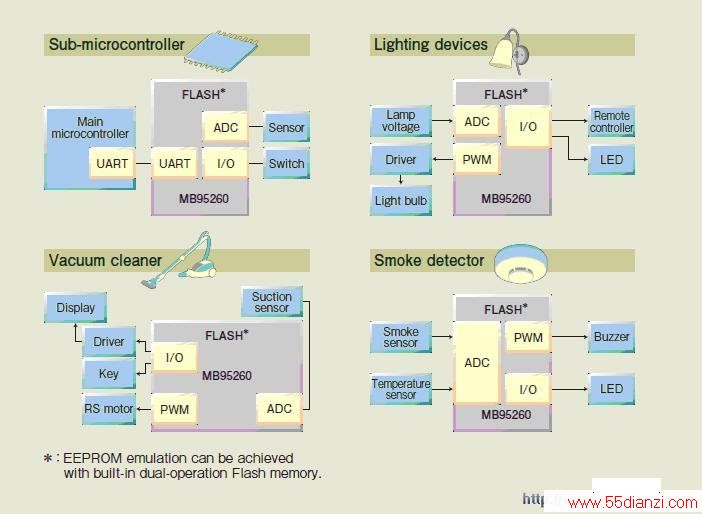

图5 MB95260H系列应用样列

产品规划

该产品的开发路线图如图6所示。在本系列产品今后的研发中，富士通将陆续推出面向马达控制应用的带有定时器功能产品、带有I²C通信功能产品以及3V电源产品等各种方便广大客户使用的微控制器产品。

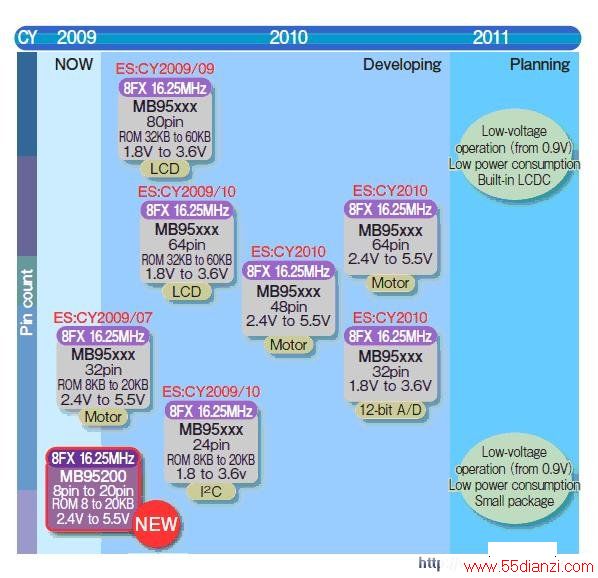

图6 MB95200 系列开发路线图
