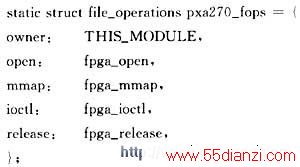

在向内核设备文件系统注册该FPGA 驱动 后，还须实现设备驱动的file_operations结构，ACEX1K50的设备驱动定义了如下file_operations成员函数：
其中fpga_open和fpga_release系统调用的功能只简单地实现了FPGA设备使用计数器的递增与递减，fpga_ioctl系统调用也只是简单的打印一条没有ioctl控制的信息提示。这里不再分析实现的具体代码。下面具体分析fpga_mmap的实现过程：

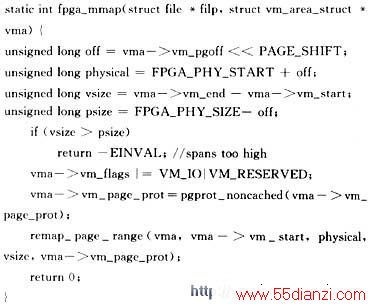

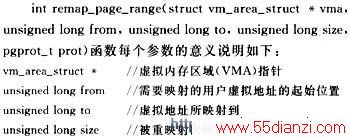

fpga_mmap（struct file＊filp，struct vm_area_struct＊vma）系统调用允许直接将FPGA设备内存线性地映射到用户进程的地址空间中，fpga_mmap系统调用是通过调用remap_page_range（）函数来实现一段线性物理地址的映射，调用remap_page_range（）函数需要填写vm_area_struct结构的几个关键字段。
4 ACEX1K50设备驱动在用户程序中的使用

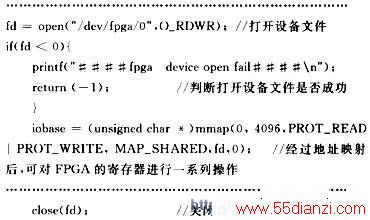

当设备驱动实现后就可以在用户空间使用该设备了。在用户空间主要是通过调用mmap（）函数来实现对FPGA设备的访问。以下是用户空间应用程序的一个示例：
结语
本文通过介绍ACEX1K50在 Linux 操作系统下设备驱动的实现过程，为FPGA在嵌入式领域的应用提供了一种方法。在实际应用中，通过用户程序能够很好地实现对FPGA硬件编程后的各种功能的控制。
