（1）数据帧结构
在曼彻斯特同步模式下，数据帧由训练码、同步码、前导码和有效数据构成。在本设计中，训练码为连续交替出现的0和1，共40个；同步码为连续出现的8个0；前导码为连续的8个1。当数据中出现符合前面所有格式的数据时，接下来的数据就是要接收的有效数据。当数据符合帧格式时，单片机才认为该数据合格，从而进行接收，这样可以保证接收数据的准确性，降低传输误码率。
（2）串口1接收中断服务程序

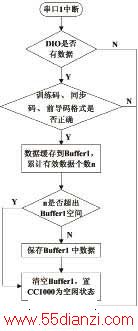

在通信过程中，CC1000具有三种状态：IDLE（空闲）、RX（接收数据）、TX（发送数据）。由于CC1000与单片机之间是半双工模式通信，因而RX与TX两个状态会互斥。数据的接收由串口中断完成：UART0接收中断接收来自上位机的数据，UART1接收中断则接收来自CC1000的数据。UART1中断服务程序数据传输流程如图6所示。在接收过程中，为了避免数据帧长度过长的问题，当接收的有效数据超过缓冲区空间时，单片机判定此帧无效。
图6 UART1中断服务程序
参数监测与控制
单片机通过A/D转换完成对参数的采集和数字化，这一过程由定时器中断完成。监测数据被存储，并通过PC机显示出来。增益控制和偏置电压则通过单片机的D/A转换来控制。有关这方面的软件设计，因篇幅有限不再赘述。
总结
嵌入式 智能光模块可以实现直放站近端机和远端机的远程光纤通信，在此基础上，PC机只需通过RS232/485总线与近端机通信，便可完成对近端机和远端机的实时监控，方便了工作人员对直放站的调试和维护。经测试，CC1000之间的FSK通信在20dB光衰条件下的误帧率优于0.1％，保证了监控的可靠性。
