驱动程序编写好后，用户就可以在应用程序中调用这些函数，实现通过一组标准化的调用来操作底层硬件。
3．4 客户端应用程序

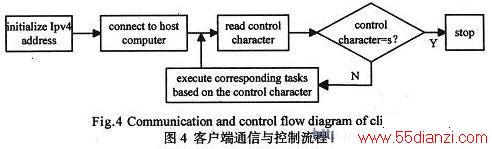

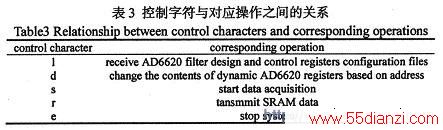

客户端应用程序为了保证数据与控制信息的可靠传输，采用的是基于TCP协议的Socket网络编程。本次设计客户端运行在ARM上，采用的是Linux下的C编程；而服务器端运行在远程主机上，利用 LabVIEW 的图形化语言实现。具体客户端的通信与控制流程图见图4。可以看出。客户端是依赖于读取由远程主机发送的控制字符来完成实时控制，实现与服务器端的交互操作的。因此，无论是客户端还是服务器端，在每一次发送数据与控制信息时，都会发送一个控制字符，接收端就是依靠识别此字符来完成相应的操作。表3中给出了控制字符与所执行操作之间的对应关系。
3．5 LabVIEW服务器程序设计

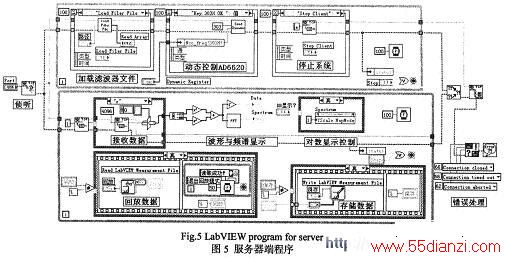

服务器端的完整程序见图5。服务器在指定的端口上侦听，等待远程客户端的连接。程序的核心是两个循环框，上面的循环框完成发送数据和控制信息的任务，主要包括传送AD6620滤波器设计与控制寄存器配置文件、实时改变AD6620可动态配置寄存器内容、开始 数据采集 以及停止系统控制等模块。
数据与控制信息内容放在LabVIEW事件框图中，当用户单击前面板上的控制按钮时，相应的信息被发送，这样就避免了系统无休止地查询，节约了系统资源。下面的循环框完成读SRAM数据接收、分离IQ信号、频谱分析与显示等，当用户使得存储文件路径不为空时，可以将此时数据显示控件上的数据保存下来；而当回放文件路径不为空时，用户可以回放之前保存的历史数据。频谱显示控件有线性与对数显示两种格式，它受前面板上的一个系统复选框的控制。
4 设计结果验证
采用了3组实验来验证设计的正确性。实验条件：现场数据采集系统IP地址192．168．1．230，远程主机IP地址192．168．1．1，二者位于同一个局域网内。系统工作主频50 MHz，AD6620滤波器为低通滤波器，通带截止频率10 kHz，阻带截止频率15 kHz，通带内衰减0 dB，阻带衰减-60 dB，三级滤波器的抽取系数分别为10，25，2。
第1组实验的输入信号为单频信号，频率1．005 MHz，幅度250 mV，AD6620中NCO频率字设定为1 MHz。实验恢复的I路信号及其频谱分析见图6(a)。从实验结果来看，系统采集数据频率准确，较好地恢复了信号。第2组实验的输入信号为调幅信号，载波频率1 MHz，幅度250 mV，单音调制信号频率为3 kHz，调制深度30％。AD6620中NCO频率字设定为1 MHz。实验恢复的信号与频谱分析见图6(b)。这时从频谱图上可以清晰地看出差频之后，在零频周围300 Hz处有1根清晰的谱线。第3组实验的输入信号为单频信号，频率1．018 MHz，幅度250 mV，AD6620中NCO频率字设定为1 MHz。实验恢复的I路信号与频谱分析见图6(c)。此时由于信号处于滤波器通带之外，衰减很大，不能恢复信号。I路信号显示图中类似于“毛刺”的信号是由于电路底噪声在AD6620中运算所产生。综合3组实验的结果，本次设计较好地完成了设计任务。
5 结论
数据采集与网络远程传输系统是一个高集成，特别讲究软硬件间相互配合的综合系统，强调的是协调、稳定、高速、精准地完成各项数据采样工作。本设计中，在合理设计硬件的基础上，分别对FPGA，ARM以及远程主机上的服务器程序精心设计，解决了以往系统在大量数据采集、传输、储存、读写和处理时的速度以及灵活性问题。利用LabVIEW功能强大、简单易用，设计灵活的图形化编程语言，很容易地实现了对远程数据采集终端的配置与控制。
