在卸载设备驱动程序时会调用退出函数，退出函数主要完成设备的注销和中断释放。
参考文献[3]详细论述了中断处理例程的安装、设备注销和中断释放的方法，此处不再详述。
3.2.2 中断接收服务例程
MCP2515收到CAN报文帧后，产生中断并将INT引脚置低。9200响应外部中断，并调用和外部中断相对应的中断处理例程。中断处理例程共有3个： at91_mcp2515_IRQ_handler_0响应IRQ0的中断，at91_mcp2515_irq_handler_1_2响应IRQ1的中断，at91_mcp2515_irq_handler_3_4响应IRQ2的中断。其中IRQ0只和一个MCP2515相连，而IRQ1和IRQ2分别被两个MCP2515所共享。IRQ0和IRQ1的中断处理流程分别如图5和图6所示，IRQ2与IRQ1的中断处理流程相同。
图5 IRQ0中断处理流程
图6 IRQ1中断处理流程
需要注意的是，在图5的处理流程中并没有清中断操作。这是因为采用了RX读缓冲区指令读取MCP2515 RX缓冲区中的数据。该指令操作结束后，MCP2515会自动清除相应的接收中断标志位。
3.2.3 文件系统接口定义

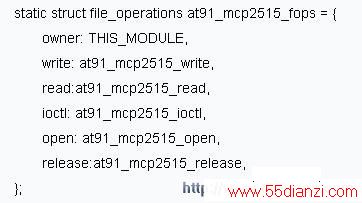

文件系统接口struct file_operations的成员全部是函数指针，这些指针指出了设备驱动程序所提供的入口点位置。本驱动程序所定义的file_operations为：
3.2.4 ioctl函数
ioctl函数用于对设备进行配置。我们在ioctl函数中实现了两个命令： IOCTRL_CONFIG_CAN_DEV用于配置节点的 CAN总线 波特率和报文滤波，IOCTRL_SET_OPER_MODE用于配置节点的工作模式。这两种配置命令所对应的配置参数都是指向应用层相应数据结构的指针，两个配置结构在3.1.2小节已经介绍过了。
用IOCTRL_CONFIG_CAN_DEV命令配置波特率和报文滤波时，在配置完成后，如果节点处于INACTIVE状态，则需要使能节点内部的接收中断，使能节点所对应的外部中断，并将节点状态设置为ACTIVE。在通常情况下，通过ioctl函数对需要配置的节点执行完 IOCTRL_CONFIG_CAN_DEV命令后，还要再对配置过的节点执行IOCTRL_SET_OPER_MODE命令，使节点处于正常的工作模式。
3.2.5 关于竞争问题
本系统是单CPU系统，采用Linux 2.4.19内核，且是非抢占式的；同时，此设计的 驱动程序 也只允许一个进程打开并操作该设备。在这种情况下，驱动程序中所涉及的竞争问题主要就是中断处理程序内核代码和其他设备操作的内核代码之间的资源竞争。在上文中所提到的所有设备操作中，都要通过9200的SPI接口与 MCP2515 进行通信。 9200与MCP2515进行通信都是以命令字节开始的，并且在一个命令操作过程中（一般会连续传输多个字节），片选和时钟是不能被禁用的，否则操作就会失败。因此，MCP2515的一个完整的命令操作就是一个临界区域，在对MCP2515进行一个命令操作的过程中必须禁用所有的中断，以保证命令操作的正常执行。在驱动程序中，采用LOCal_IRQ_save和local_irq_restore函数对中断禁用和恢复，在这两个函数调用之间，就是对 MCP2515执行一个命令操作的代码。
结语
本文针对特有的应用需求提出的多路CAN总线接口和驱动程序设计，经过测试，可以稳定正常地运行。关于驱动程序的编译和运行方法，参考文献 [3]有很好的说明。上层的测试程序编写也比较简单，但要注意数据结构的定义和底层驱动程序的一致性。本文侧重介绍设计的基本方法和实现基本的功能。 MCP2515本身提供了许多的功能，在实现基本功能的基础上，也可以根据自己的应用需要再进行功能扩展。
参考文献
[1] Atmel corporation. AT91RM9200 data sheet, 2006.
[2] MICroChip Technology Inc. MCP2515 data sheet,2005.
[3] 魏永明，骆刚，姜君. LINUX设备驱动程序[M]. 第2版.北京：中国电力出版社，2004.
[4] 杜尚丰，曹晓钟，徐津.CAN总线测控技术及其应用[M].北京：电子工业出版社，2007.
