VTC-OFFSET=VN+VOFFSET
其中VN为噪声信号电压，而V_{OFFSET}为包含有运放失调的偏置电压；
3）测量含有噪声热电偶信号，将多路转换器的开关切换到热电偶信号的输出，这时运放的输出电压包括三个部分，除了前面提到的两个部分外，还包括热电偶的信号V_{TC}，即：
VTC-SAMPLE=VTC+VN+VVOFFSET
4）对噪声测量结果与信号测量结果进行运算处理，由于噪声的采样和信号的采样不是在同一时刻进行，为了对噪声测量的结果与信号测量的结果进行运算，就必须先对噪声测量的结果进行预处理，由于噪声测量是对信号测量的前一次测量，作为一个离散的信号，它的结果必须乘以1/Z，即：
5）计算它们之间差值：
通过采用双线性变换将其变到S域，从而可以消除失调电压的影响：实际上包含有失调电压的VOFFSET是一个不随时间变化的量，在计算差值时，它们被相互抵消，此时得到的电压已经与失调无关，仅受噪声的影响：

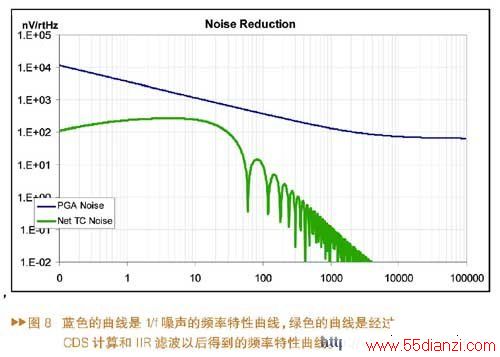

6）通过软件IIR滤波器消除噪声影响，获得真正热电偶信号电压。图8中，蓝色的曲线是1/f噪声的频率特性曲线，绿色的曲线是经过CDS计算和IIR滤波以后得到的频率特性曲线，从该曲线中可以看到失调的影响已经降为0，而0.1Hz时的1/f噪声也降低了40个dB。
图8蓝色的曲线是1/f噪声的频率特性曲线，绿色的曲线是经过CDS计算和IIR滤波以后得到的频率特性曲线。
小电阻测量

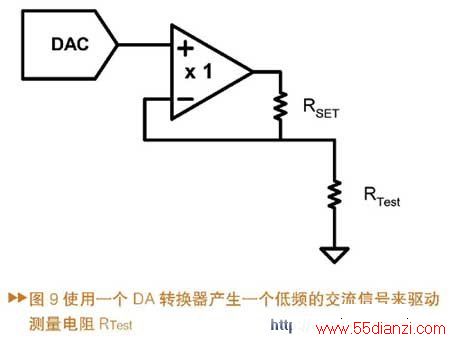

一般情况下，测量电阻使用欧姆定律，施加电流，测量电压，但小电阻必须使用大电流才能获得足够高的分辨率，使用大电流来测量小电阻并不是一个经济、合理的方法，一种测量小电阻的方法是使用交流调制和滤波，对PSoC来讲，交流的实现和滤波处理是很容易实现的，如图9所示，使用一个DA转换器产生一个低频的交流信号来驱动测量电阻RTest，RTest上的交流信号通过PSoC放大器和滤波器来进行放大和调理。经过PGA放大以后的交流信号先被送入到带通滤波器，用于滤除噪声以后，再被送入到低通滤波器，后者将交流信号恢复为与R的阻值大小成正比的直流信号，最后由AD转换器将其数字化，要注意，用于产生信号的DA转换器，其时序必须同低通滤波器的时序保持一致。
在这一例子中使用PSoC进行信号处理的优势包括：1、使用DA转换器可以很容易的产生交流的驱动信号；2、交流的激励信号经过开关电容、带通滤波器以后产生的是零相移；3、PSoC可以自动产生同步解调器的时钟信号；4、带通滤波器的带宽可以设置得非常狭窄；5、带通滤波器与低通滤波器配合，可以滤除通带以外的冲击干扰和随机的噪声。
