3.2 采集中断服务程序设计

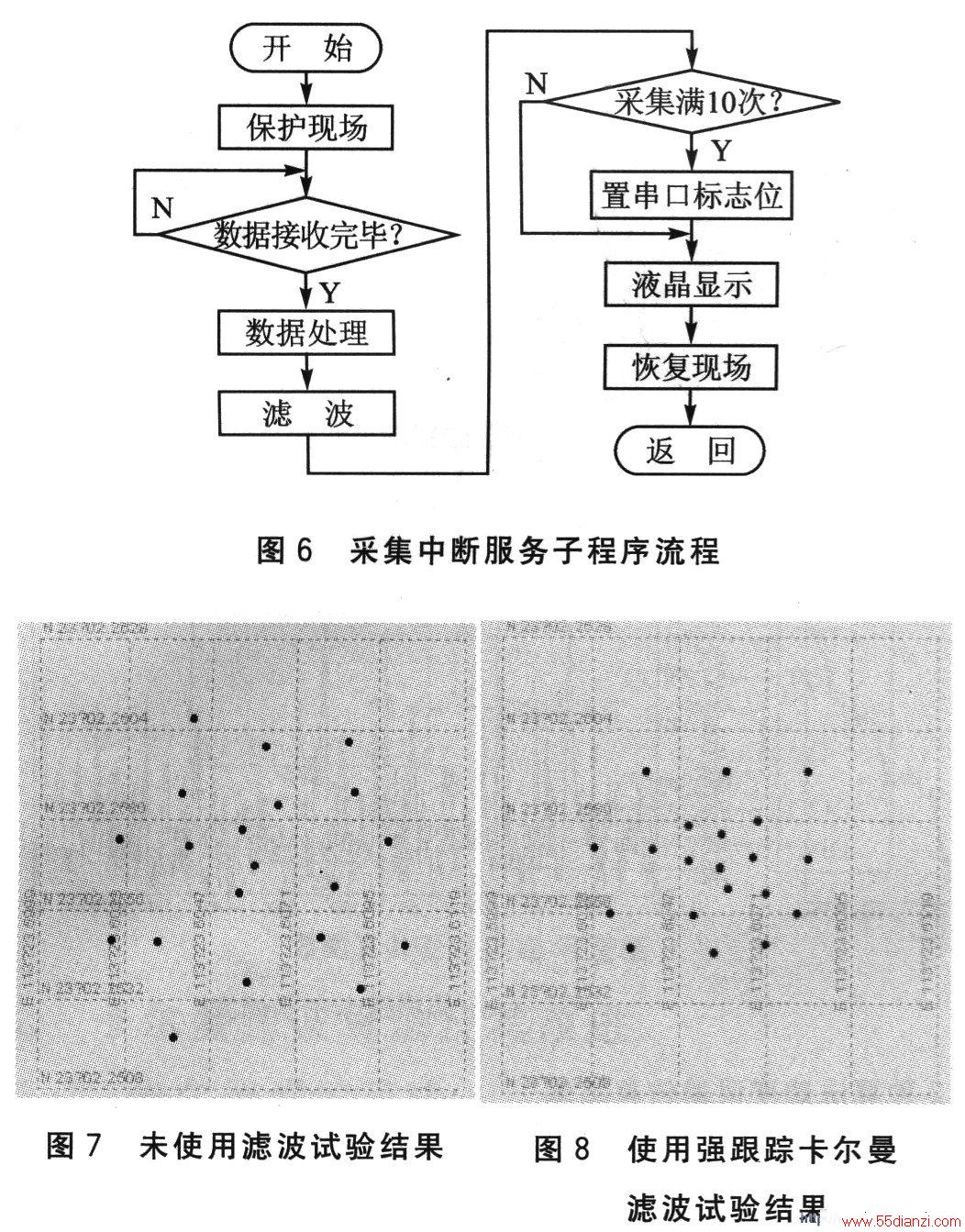

系统 GPS 数据采集中断服务程序子程序流程如图6所示。实现的功能是采集GPS模块数据信息,对所得的数据信息进行处理,再用强跟踪卡尔曼滤波算法滤波,并发送到液晶显示模块和GSM模块。
4 试验结果
为了验证强卡尔曼滤波算法在GPS定位中的作用,对使用强跟踪卡尔曼滤波和未使用滤波算法的GPS定位进行定点测试对比。从图7和图8中明显可以看出,使用强跟踪卡尔曼滤波算法可以有效地抑制卫星定位漂移,提高卫星定位精度。
点击看原图
结 语
为了满足目前贵重物品运输的需要,设计开发了以MSP430F147为控制核心、GPS模块和GSM模块为控制对象的物流跟踪系统。本系统采用MSP430单片机设计,体积小、功耗低,接口友好;采用了强跟踪卡尔曼滤波算法对GPS数据信息滤波,大大提高了定位精度。同时,本装置可用于不同的监控中心,监控中心只要能接收短消息,就可以确定物品的具体位置,方便实用。经过反复测试,在没有障碍物的地方,GPS定位精度高和短信息接收发送实时性好。为了满足市场不断变化的需求,还需要进一步提高在错综复杂的地理环境下的定位精度,这是后续阶段需要研究的方向。
