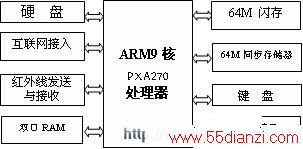

图４ ARM9扩展板的逻辑结构
ARM9扩展板中由PXA270 CPU、64M闪存、64M的同步存储器、键盘和USB接口；处理数字电视信号的部件主要由硬盘、互联网接口、红外线发送与接收和双口RAM组成。该模块的主要功能是完成数字电视节目的存储，连接到互联网，红外线的控制，通过I2C接口控制前端调谐器，通过双口RAM完成与Sti5528的数据交换。系统中的64M闪存用来存放CPU的启动程序和Linux操作系统；64M的同步存储器用来运行操作系统和应用程序；键盘用来输入数字；USB接口用来外接USB设备，如USB 移动硬盘、USB打印机等等；硬盘用来存储数字电视节目和其它信息、数据；互联网接入模块用于宽带接入互联网；红外线模块控制遥控器的发送与接收，选择电视节目或实现其它功能；双口RAM用来实现与STi710x的数据交换[5]。
5 卫星数字网络机顶盒的软件和功能
由于嵌入式系统软件和微处理器密切相关，所以通常采用分层模型来描述，软件层次结构自底而上分为固件层、驱动层、中间件、应用层，这样，一旦硬件模块发生变化，软件的修改只发生在和硬件相关的固件层，中间件和应用层可以保持不变，能够减少编程工作量，缩短软件开发时间。层次构建遵循的原则：某一层的模块可调用下层模块，同时又能被上层调用，同层之间一般不能调用。
卫星数字网络机顶盒的硬件组成相当于一台奔Ⅲ的计算机和数字机顶盒，所以其功能既能够完成计算机的功能又能够完成数字机顶盒的功能。该数字网络机顶盒的主要功能是：①数字电视节目的接收；②DVB公共解扰算法和条件接收；③支持PAL/NTSC/SECAM；④支持MPEG2图像和MP3、杜比5.1音质；⑤远程教育；⑥按次付费电视收看；⑦电子节目指南；⑧互联网的接入；⑨数字电视节目存储；⑩视频点播(VOD)；11交互式电视游戏等等。可以看出，数字网络电视机顶盒的功能十分强大。
6 总结
本文创新点是完成了基于ARM9 PXA270和STi710x的卫星数字机顶盒硬件平台的设计。文中对传统的数字机顶盒和双CPU卫星机顶盒方案作了对比，同时给出了卫星机顶盒的硬件逻辑方框图，以及软件模型和功能。该设计实现后，不仅能够完成传统数字机顶盒的功能，还能够完成DVB-S2标准电视节目的存储和连上互联网的功能，随着数字电视时代的到来，该设计能得到广泛的应用。
