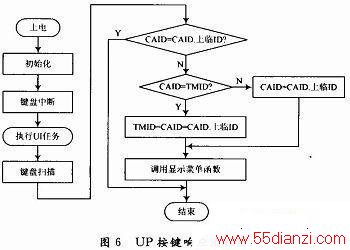

各按键通过相似的响应流程完成各自不同的响应动作，这里以单个按键为例，对按键动作响应流程进行介绍。图6是一个UI交互任务流程，完成对UP按键的响应动作，动作类型为RT_MOVE_UP。
系统上电后，首先对系统硬件和各变量进行初始化，屏幕显示首屏菜单，由活动表示符指明当前活动菜单项。当UP按键按下，进入键盘中断，随即向μCOS中发送按键消息队列，执行UI任务，在UI任务中将中断挂起，而后运行键盘扫描代码，判断出键值UP。此时，UI任务将根据当前活动菜单标识符执行RT_MOVE_UP功能。首先判断菜单显示区域内的当前活动菜单项标识符(CAID)是否等于它的上临菜单(CAID．上临ID)，如果相等，不做任何操作；如果不等，再判断CAID是否为当前菜单显示区域内正在显示的最顶端的菜单项标识符(TMID)。如果CAID=TM ID，那么CAID=TMID=CAID．上临ID，调用显示菜单函数，显示此屏幕的上一屏菜单；如果CAID不是TMID，则CAID=CAID．上临ID，调用显示菜单函数，活动表示符指向CAID．上临ID。
3．4 UI交互设计实物图

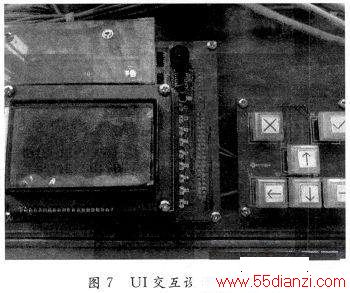

UI交互设计实物图如图7所示。
4 结语
UI的广泛应用是当今计算机发展的重大成就之一，它强调的是计算机对于人的反馈交互作用。嵌入式UI具有下面几个方面的基本要求，轻型、占用资源少，高性能、高可靠性，便于移植、可配置。本项目设计的UI是基于预定义的文本菜单，具有菜单设计灵活、占用资源少的优点，同时支持多层次菜单，菜单功能丰富，适用于大量的中等规模的嵌入式系统应用。
