1 前 言
在采用前后台系统软件设计模式的嵌入式系统中，主程序是一个无限循环，单任务顺序执行，通过设置一个或多个中断来处理异步事件。这种系统对于简单的应用是可以的，但对于实时性要求比较高的、处理任务较多的应用，就会暴露出实时性差、系统可靠性低、稳定性差等缺点。μC/OS-II 是一个源代码公开、可移植、可裁剪的实时多任务操作系统，具有低成本、稳定可靠、实时性好等优点，是专门针对微处理器和微控制器设计的实时内核，它的内核可以做到很小，很适合在单片机系统上移植。移植了μC/OS-II 的嵌入式系统可以使各个任务独立工作，互不干涉，很容易实现准时而且无误执行，使实时应用程序的设计和扩展变得容易，使应用程序的设计过程大为减化。本文选用飞思卡尔(Freescale)公司的16 位单片机MC9S12DG128 作为硬件平台，针对MC9S12DG128 的存储器组织和体系结构，对μC/OS-II 源代码作了相应的改写，最终实现了μC/OS-II 操作系统在MC9S12DG128 上的移植。通过μC/OS-II 在MC9S12DG128 上的移植，可以掌握移植和测试μC/OS-II 的实质内容，同时也很容易将其移植到其它的CPU 平台上。
2 MC9S12DG128 的体系结构(存储器的组织)
作者认为深刻理解MC9S12DG128 微控制器的体系结构和存储器组织是移植成功的一个关键步骤。MC9S12DG128 是16 位的高性能单片机，它具有极低的电源功耗和可高达25MHz 的内部总线频率，片内资源包括1KB 的内部寄存器、8KB RAM、128KB FLASH、2KBEEPROM。MC9S12DG128 采用普林斯顿总线结构，程序存储器、数据存储器和I/O 端口为统一编址方式，总的寻址空间为64 KB，但DG128 内部有128KB Flash，显然存储空间超过了S12MCU 可寻址的64KB 空间，因此引入了页面访问机制，S12CPU 在内存的$8000～$BFFF 这一段开了一个窗口，这里有8 个16KB 的页面(其中$3E 和$3F 有固定地址)，可以通过页面寄存器(PPAGE)选择其中的一页。对于64KB 以外的存储区，应用专用指令CALL 调用子程序，然后通过RTC 指令返回。
微控制器内部不同的存储器占用不同的存储空间，也就是说，不同的地址范围，它们均占据特定的地址空间，这些存储器和内部集成模块的地址分配并不是固定不变的，用户自己可以重新分配，但建不要轻易改动默认的映射空间，应直接采用默认地址映射空间。图1 是MC9S12DGl28 复位后的内存空间分配情况。其中，地址$0000～$03FF 为1KB 寄存器空间; $0000～$1FFF 为8KB RAM(可见7KB);$0000～$07FF 为2KBEEPROM(不可见)。

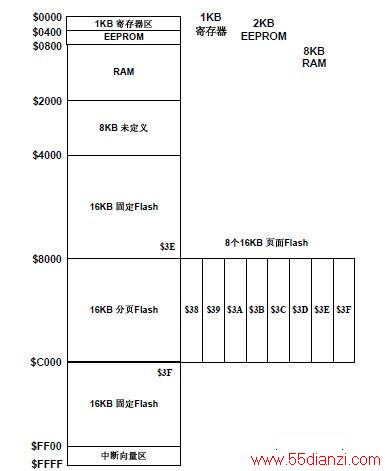

图1 MC9S12DGl28 复位后的内存空间分布情况
可以通过设置INITRG，INITRM，INIteE 寄存器来重新分配各存储器的位置。这些寄存器只能写一次，建议在初始化时分配存储器的位置。如果映射出现地址重叠时，S12CPU 内部的优先级控制逻辑会自动屏蔽级别较低的资源，保留级别最高的资源。寄存器具有最高优先级，与其重叠的RAM 和EEPROM 此时无效。存储器的优先级如下表所列。
3 μC/OS-II 在MC9S12DG128 上的移植
μC/OS-II 运行时要占用一部分ROM 和RAM 空间，但μC/OS-II 操作系统内核目标代码最小可以裁剪到小于2KB，MC9S12DG128 有8KB 的RAM 存储器和128KB 的Flash 存储器，所以μC/OS-II 操作系统完全可以移植并运行在MC9S12DG128 上。
μC/OS-II 的95%代码是由ANSI C 写成的，具有很好的移植性。要实现μC/OS-II向S12 的移植，主要是做两方面的工作，一是重新定义内核的大小和功能;二是为内核编写与硬件相关的代码。μC/OS-II 的文件结构如图2 所示。

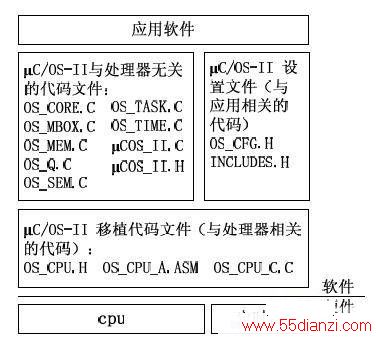

图2 μC/OS-II 的文件结构
可以看到，μC/OS-II 与CPU 类型无关的C 代码文件包括很多文件，它们是μC/OS-II的内核和很多功能函数，其中OS_CORE.C、OS_TIME.C 和OS_TASK.C 这三个文件是一定要用的，其他几个文件用于任务间通信，应用程序中可能只用到其中的几个，不用的可以不包含进去，以避免编译时生成没有代码。这部分代码与CPU 类型无关，在移植时，这些文件一个也不要动。
与CPU 类型有关的代码文件主要有：OS_CFG.H、OS_CPU.H、OS_CPU_A.ASM 和OS_CPUC.C。OS_CFG.H 是配置文件，需要根据应用配置，主要作用是确定用户应用程序使用μC/OS-II 提供的哪些系统功能函数，这个文件移植时要修改。OS_CPU.H 文件定义用于特定CPU 的数据类型、定义相关的宏。OS_CPU_A.ASM 是用汇编语言写的硬件有关的代码，OS_CPUC.C 文件是用C 语言写的与硬件有关的代码。如果移植使用的C 交叉编译工具在C 代码中可以插入汇编语句，那么在移植中，可以将OS_CPU_A.ASM 合到S_CPUC.C文件中。
3.1 重新定义内核的大小和功能
公共头文件INCLUDES.H，这个文件会被所有的C 源程序引用。在本例中此文件的代码如下。
#include
#include
#include
#include
#include
#include
#include
前四个头文件是C 函数库、预定义的类型等，和移植没有关系，是否一定要加取决于所用的编译器。后三个头文件必须被引用，用户可以添加自己的头文件，但一定要放
在最后面。
需要根据应用修改的文件是OS_CFG.H，这个文件用于配置内核的属性。用于设置与微控制器CPU 核心相关的属性，包括各种数据类型对应的存储长度等等。OS_CPU.H 包括了用#define 语句定义的、与处理器相关的常数、宏及类型等。因为不同的处理器有不同的字长，所以μC/OS-II 的移植包括的一系列数据类型定义，以确保其可移植性。μC/OS-II 代码不使用语言中的short，int，及long 等数据类型，因为它们是与编译器相关的，是不可移植的。采用定义的整形数据结构等既是可移植的，又很直观。
typedef unsigned char BOOLEAN; /* 布尔变量*/
typedef unsigned char INT8U; /* 无符号8 位整型变量*/
typedef signed char INT8S; /* 有符号8 位整型变量 */
typedef unsigned int INT16U; /* 无符号16 位整型变量*/
typedef signed int INT16S; /* 有符号16 位整型变量*/
……
用户还必须将任务堆栈的数据类型告诉给μC/OS-II。S12CPU 的是堆栈是16 位的，所以定义OS_STK 为INT16U。所有的任务堆栈都必须用OS_STK 来声明数据类型。
#define OS_STK INT16U /* 堆栈是16 位宽度*/
对于不同的处理器而言，数据入堆栈时堆栈指针的增长方向也是不一样的，MC9S12DG128 单片机的堆栈指针是由高地址向低地址增长的，所以，要预先设定堆栈的
增长方向:
#define OS_STK_GROWTH 1 /*堆栈指针由高地址向低地址增长*/
μC/OS-II 需要先禁止中断再访问代码的临界段，并且在访问完毕后重新允许中断。这就使得μC/OS-II 能够保护临界段代码免受多任务或中断服务例程的破坏。禁止和允
许中断的宏是OS_ENTER_CRITICAL()和OS_EXIT_CRITICAL()，定义这两个宏的有三种方法，移植时采用的是方法1，进入临界代码前关中断，脱离临界代码后开中断[2]。方法1在OS_CPU.H 中是这样定义的：
#if OS_CRITICAL_METHOD == 1 //方法一
#define OS_ENTER_CRITICAL( ) asm SEI
#defien OS_EXIT_CRITICAL () asm CLI
#endif
3.2 编写与硬件相关的代码
接下来需要编写与硬件相关的代码。这部分代码可以用C 语言，也可以用汇编语言。移植中与硬件相关的文件中最主要的是OS_CPU_C.C 和汇编文件OS_CPU_A.ASM。由于移植使用的是Metrowerks 公司提供的CodeWarrior CW12 V4.6 版本的C 交叉编译工具，而CW12 V4.6 允许在C 代码中插入汇编语句，所以可以把OS_CPU_A.ASM 这个文件合并到OS_CPU_C.C 文件中去。以下是具体的移植过程。
3.2.1 中断服务子程序OSTickISR()
中断服务子程序所使用的中断可以用实时时钟产生，也可以用单片机片内的定时器模块来产生。本次移植采用的是用模数计数器产生精确时钟节拍中断，用S12 的模数计数器可以实现任意时间的精确中断，这里的中断为每秒30 次。
时钟节拍中断发生时，CPU12 会自动CPU 把CPU 寄存器推入堆栈，然后是清中断标志。但是页面寄存器PPAGE 并没有被推入堆栈，如果CPU12 的寻址范围超过了64KB，则要把PPAGE 也推入堆栈，本文中没有用到PPAGE 寄存器。
时钟节拍中断服务子程序可能激活一个优先级高于当前被中断任务的优先级的任务。时钟节拍中断服务子程序要连续调用：OSIntEnter()、OSTimerTick()和OSIntExit()这三个函数。OSIntEnter()通知μC/OS-II 进入中断服务子程序了。OSTimerTick()给要求延迟若干时钟节拍的任务延迟计数器减1，减1 后为0 则该任务进入就绪态。
