利用文档简要介绍实时监控系统的操作注意事项，以及该实时监控系统设计和开发的基本信息。
2.3画面布局设计

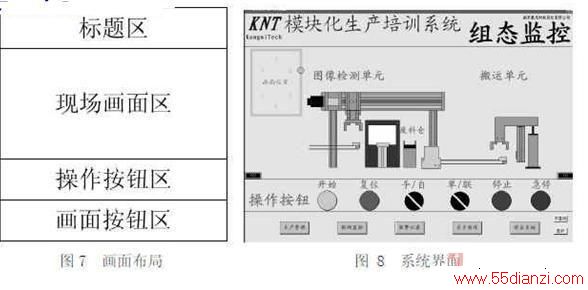

这里我们将画面划分为4 个部分：标题区、现场画面区、操作按钮区和画面按钮区，设计画面布局形式如图所示，其中标题区、操作按钮区、画面按钮区不变，现场画面区根据需要切换变化。
3 WinCC监控系统与MES系统数据集成

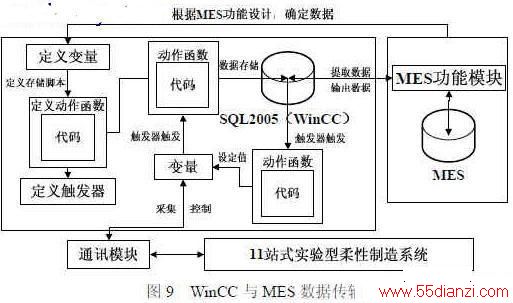

MES 系统模块的开发最重要的内容之一就是数据的采集控制，这里通过WinCC 强大的SQL2005 数据库做为MES 模块开发的数据源，主要流程如图9 所示。MES 数据模块包括三个方面：第一个方面，数据定义，由于数据是通过WinCC 模块采集，所以需要首先定义变量，设定相应的动作函数和触发器向数据库添加特定数据；第二个方面，数据采集，通过预先定义的外部变量触发动作向数据库记录该数据的相应信息，MES 直接读取数据库；第三个方面，现场控制，MES 模块向数据库设定数据，WinCC 通过脚本周期检查数据，若满足要求，则给相应变量赋值，控制PLC，执行动作
4 结束语
整个基于WinCC的11 站式实验型柔性制造系统生产监控系统的研究为基础平台配备了友好的人机交互环节，同学们可以做更多生产控制实验，更能直观的了解实时监控技术的应用。
参考文献
[1]苏昆哲. 西门子WinCC V6 北京：北京航空航天大学出版社，2005
[2]李志远. 电力系统中配电设备远程监控系统的开发[J] 微计算机信息，2008，24（4-3）：
34-35
[3]江灏，王庆丰. 液压综合试验平台的PLC 实时测控系统[J] 机床与液压，2007（35）：
182-184.6 Science & Technology，Research FiELD：Production Monitoring，CAD/CAM/CAE.
