when thers=>q<="1101111";
end case;
end process;
end rtl;
1.3.5 驱动八位数码管显示的整体电路

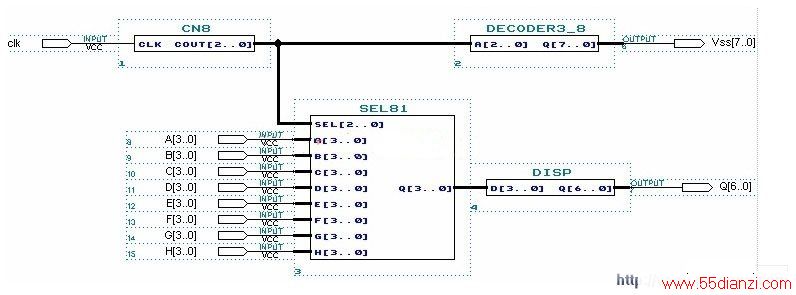

将各个模块连接起来构成整体电路图如图 1.9 所示，可以实现用CPLD 设计一个驱动八位数码管显示电路的功能。clk 是时钟脉冲输入信号，经过时钟脉冲计数器CN8 模块，将信号以3 位2 进制数的形式输出，输出信号是COUT[2..0]。时钟脉冲计数器CN8 的输出同时作为3 线—8 线译码器DECODER3_8 和八选一数据选择器SEL81 地址码SEL[2..0]的输入。时钟脉冲计数器CN8 的输出经过3 线—8 线译码器DECODER3_8 译码其输出信号Vss[7..0]接到八位数码管的阴极Vss7、Vss6、Vss5、Vss4、Vss3、Vss2、Vss1、Vss0 端，决定点亮哪位数码管。同时时钟脉冲计数器CN8 模块输出的信号也进入数据选择器SEL81 地址码SEL[2..0]的输入，进行输出数据的选择，其输出是Q[3..0]。八选一数据选择器SEL81 模块的输出是Q[3..0]再经过七段译码器DISP 模块，将其翻译成可以用数码显示管的数据。七段译码器DISP 模块的输出Q[6..0]分别经300 欧 电阻 接数码显示管的a～g 管脚。八选一数据选择器模块的输入端，可根据具体需要进行设计。
图 1.9 驱动八位数码管显示的整体电路
