基于DSP的室内惯性导航系统设计

基于DSP的室内惯性导航系统设计

点击数:7425 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   DSP/FPGA技术

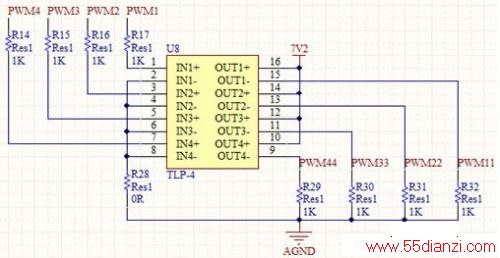

图5 TLP521隔离电路

3.软件设计及具体实现

      在软件程序设计上,主要应用九自由度惯性导航传感器(ITG3200+ADXL345+HMC5883L),结合DSP和卡尔曼滤波算法,能实现较高精度的轮式小车导航和定位。

3.1传感器器件程序设计

      九自由度惯性导航传感器在许多领域都得到了实际的应用,如无人机,救灾机器人等。它包括ITG3200三轴陀螺仪,HMC5883L三轴磁感应传感器和ADXL345三轴加速度传感器,所以可以得到加速度,角速度以及角度实时的数值。

ITG3200是MEMS三轴陀螺仪,可以测量小车的旋转角速度,同时也可以通过积分把角速度转换为小车的倾角。程序中,ITG3200的初始化如下:

unsigned char Init_ITG3200(void)

{

unsigned char Return1,Return2,Return3,Return4;

unsigned char Data;

Data = 0x00;

Return1 = IIC_WritEDAta(0xD0, 0x3E, 1);

Data = 0x07;

Return2 = IIC_WriteData(0xD0, 0x15, 1);

Data = 0x1E;

Return3 = IIC_WriteData(0xD0, 0x16, 1);

Data = 0x00;

Return4 = IIC_WriteData(0xD0, 0x17, 1);

if(Return1 Return2 Return3 Return4)

return 1;

else

return 0;

}

其具体功能实现可以在主程序中通过SCI读取其值。所读取的值为角速度,不会受到小车运动的影响,因此该信号噪声很小,同时可以由它积分得到小车倾斜角度,可以平滑信号使其更加稳定。

由于装置是要在不同的室内区域进行勘测搜索,再加上未知的环境,所以角速度信号可能存在一定的偏差,会导致积分后的角度出现大的误差,无法得到实际的数值。为了消除这个由于偏差而产生的累积误差,装置上加上ADXL345三轴加速度传感器对于获得的角度信息进行校正。ADXL345初始化如下:

unsigned char Init_ADXL345(void)

{

unsigned char Return1,Return2,Return3,Return4;

unsigned char Data;

Data = 0x0b;

byReturn1 = IIC_WriteData(0xA6, 0x31, 1);

Data = 0x08;

Return2 = IIC_WriteData(0xA6, 0x2c, 1);

Data = 0x08;

Return3 = IIC_WriteData(0xA6, 0x2d, 1);

Data = 0x80;

Return4 = IIC_WriteData(0xA6, 0x2e, 1);

Data = 0x00;

Return4 = IIC_WriteData(0xA6, 0x1e, 1);

Data = 0x00;

Return4 = IIC_WriteData(0xA6, 0x1f, 1);

Data = 0x05;

Return4 = IIC_WriteData(0xA6, 0x20, 1);

if(Return1

return 1;

else

return 0;

}

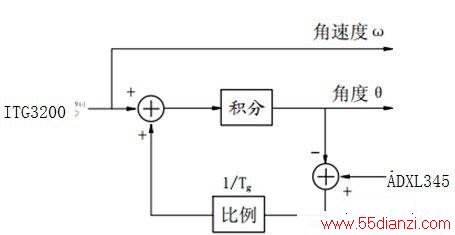

通过ADXL345所得到的角度,和陀螺仪积分后的角度进行对比,然后使用它们的偏差改变陀螺仪的输出,从而积分后的角度慢慢校正到实际的角度,如图5所示。



图5通过加速度传感器校正角度

HMC5883L三轴磁感应传感器的作用相当于罗盘,在水平情况下,无需借助其他传感器便可以计算出航向。其初始化如下:


unsigned char Init_HMC5883(void)

{

unsigned char Return1;

unsigned char Data;

// Bit4 Bit3等于11时,选择2000度/秒的量程

Data = 0x00;

Return1 = IIC_WriteData(0x3C, 0x02, 1);

if(Return1)

return 1;

else

return 0;

}

由于装置是要在不同环境下进行工作的,所以其并不能保持时刻水平,就需要加速度传感器来纠正由于倾斜引起的误差。



3.2卡尔曼滤波算法应用

于是装置在室内区域进行勘测搜索,小车的运行特点与一般的飞机、船、车不同,它的运动变化快,轨迹不定,而且要适用于不同的环境下工作,因此常用的卡尔曼滤波算法需要进一步改进才能应用。卡尔曼过滤是用前一个估计值和最近一个观察数据,来估计信号的当前值,它是用状态方程和递推的方法进行估计的,它的解是以估计值形式给出的。其运用在加速度器和陀螺仪上的卡尔曼滤波程序如下:

// float gyro_m:陀螺仪测得的量(角速度)

//float inCANgle:加速度器测得的角度值

#define dt 0.0015//卡尔曼滤波采样频率

#define R_angle 0.71 //测量噪声的协方差(即是测量偏差)

#define Q_angle 0.0001//过程噪声的协方差

#define Q_gyro 0.0003 //过程噪声的协方差过程噪声协方差为一个一行两列矩阵

float kalmanUpdate(const float gyro_m,const float incAngle

{

float K0;//含有卡尔曼增益的另外一个函数,用于计算最优估计值

float K1;//含有卡尔曼增益的函数,用于计算最优估计值的偏差

float Y0;

float Y1;

float Rate;//去除偏差后的角速度

float Pdot[4];//过程协方差矩阵的微分矩阵

float angle_err;//角度偏量

float E;//计算的过程量

static float angle = 0; //下时刻最优估计值角度

static float q_bias = 0; //陀螺仪的偏差

static float n[2][2] = {{ 1, 0 }, { 0, 1 }};//过程协方差矩阵

Rate = gyro_m - q_bias;

//计算过程协方差矩阵的微分矩阵

Pdot[0] = Q_angle - P[0][1] - P[1][0];

Pdot[1] = - n[1][1];

Pdot[2] = - n[1][1];

Pdot[3] = Q_gyro;

angle += Rate * dt; //角速度积分得出角度

n[0][0] += Pdot[0] * dt; //计算协方差矩阵

n[0][1] += Pdot[1] * dt;

n[1][0] += Pdot[2] * dt;

n[1][1] += Pdot[3] * dt;

angle_err = incAngle - angle; //计算角度偏差

E = R_angle + P[0][0];

K0 = n[0][0] / E; //计算卡尔曼增益

K1 = n[1][0] / E;

Y0 = n[0][0];

Y1 = n[0][1];

n[0][0] -= K0 * Y0; //跟新协方差矩阵

n[0][1] -= K0 * Y1;

n[1][0] -= K1 * Y0;

n[1][1] -= K1 * Y1;

angle += K0 * angle_err; //给出最优估计值

q_bias += K1 * angle_err;//跟新最优估计值偏差

return angle;



通过滤波时数据平滑将加速度输出电压附近产生的波动噪声滤掉。
