(4)将64bit的明文pi成8组(即pi=pi,0，pi,1，……，pi,7)与密钥Si进行异或操作，得到密文pi’=p’i,0，p’i,1，……，P’i,7，然后得到迭代次数1：
最后进入第(6)步；
(5)首先将明文分成8组得到pi=pi,0，pi,1，…，pi,7，然后将其按照式(4)、(5)、(6)进行变换，得到密文
，最后根据式(8)得到下一次F3(x3(i)，p3)需迭代次数1，进入第(6)步；
(6)判断一帧的图像数据是否全部加密，如果没有完成则进入第(3)步，否则就进入第(1)步。
3 实验结果

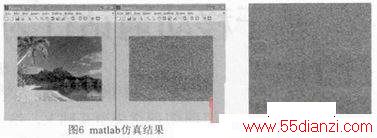

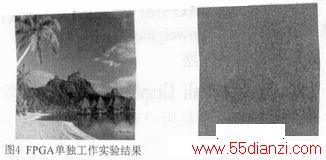

为了验证系统的实时性和可靠性，对其进行了3种实验：FPGA单独工作实验、DSP单独工作实验和系统正常运行的实验。第一种实验是检验FPGA对实时视频图像数据在SDRAM中的读写是否正确，实验结果如图4所示，从图4可以看出FPGA对实时视频图像的传输是正确的。第二个实验是DSP直接读入一幅图片对其进行加密，加密完后FPGA将其读出并显示出来，实验结果如图5所示。同时通过Matlab软件编程对该幅图片进行相同的加密，实验结果如图6所示。图6证明了DSP对图像的加密是非常准确的。系统正常运行的实验结果如图7所示。
4 结束语
系统设计充分运用了TMS320C6713是浮点型处理器及其强大的运算能力等，同时结合了FPGA芯片对实时信号处理速度快等优点，使整个系统的设计具有很高的灵活性和更高的实时性。通过实验结果分析证明：采用DSP+FPGA的设计方案能满足对视频图像数据进行快速加密的需求，同时也说明了多混沌对视频传输具有较强的实时性和保密性等优点。
