基于FPGA构成的存储器自测试电路对SRAM进行检测的方法

　　在系统正常工作时，计算机系统首先将地址信号、数据信号和读写控制信号传至FPGA，通过FPGA内部电路进行处理后将信号传递到SRAM端；当start信号线有效时，FPGA启动自检电路对SRAM进行故障检测，并进行故障自校正；测试结束后输出end有效信号，对于无法修复的故障则使error信号线有效。

4.3自检电路硬件设计

　　由FPGA构成的自检电路主要包括检测控制电路、数据分析器和地址自校正器等部分[8]，是对SRAM进行检测的关键。SRAM自检电路系统结构框图如图3所示[910]。

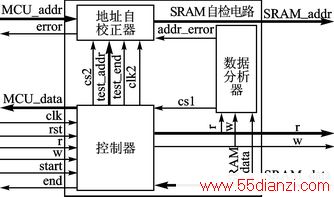

图3　SRAM自检电路系统结构框图

　　测试电路工作机制为在start信号有效时，自检电路进入自检状态[11]，自检模块的控制器部分首先通过使能信号cs1启动地址校正器内的自检电路，屏蔽MCU_addr信号使test_addr、test_end和clk2工作；同时通过cs2启动数据分析器，控制器具有产生地址和测试向量的电路，测试地址通过地址校正器输出，测试向量通过SRAM_data数据线输出，通过控制线r/w进行SRAM的读写，并通过数据分析器将读到的数据进行分析；若有故障，则通过addr_error信号线通知地址校正器进行校正。在控制器按照March C算法进行测试完毕后，通过test_end信号线通知地址校正器，并使使能信号cs1和cs2无效。地址校正器接收到结束信号后，将故障单元映射到备用的SRAM存储单元，若出现故障单元超出备用部分个数或其他无法完成映射的情况，则地址校正器输出error信号。自检模块故障检测完毕后进入正常工作状态。

5　结论

　　本文简要地介绍了在SRAM中常见的若干故障模型，以及常用的测试方法， 最后提出了一种运用由FPGA构成的存储器自测试电路对SRAM进行检测的方法。该检测模块不仅具有对存储器故障检测的功能，而且还能将产生故障的单元进行自校正，保证系统的稳定运行。当系统有无法修复的故障时，该模块会发出故障信号。通过SRAM自检测电路的设计既提高了系统的稳定性，又大大地降低了系统的故障率。该系统测试电路由硬件描述语言编程而来，所以测试电路具有很强的灵活性，便于以后的进一步设计。
