(1)显示电路设计

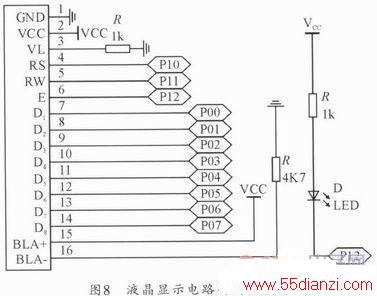

显示模块作为一种直观的输出设备，是设计中必不可少的模块。液晶显示器选择长沙太阳人公司的SMC1602A的液晶显示器其引脚接线如图8所示。
(2)按键电路设计

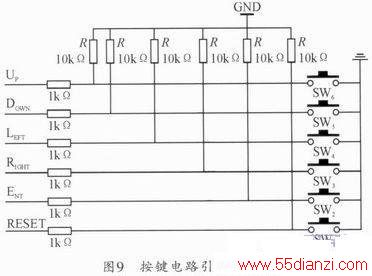

按键电路作为本电气试验平台的输入设备，也是必不可少的。在电气设备试验当中需要的按键并不多，因此在本实验平台只设计了5个按键，分别为分别是上(Up)、下(Down)、左(Left)、右(Right)、确定(Ent)。其接线图如图9所示。
5 结束语
本文介绍了基于TMS320F2812的电气平台的开发设计，及DSP与单片机的通信设计，并分别的介绍了DSP的外围接口模块和基于单片机的按键显示电路。
