基于DSP的电力电源系统集中监控器的研究

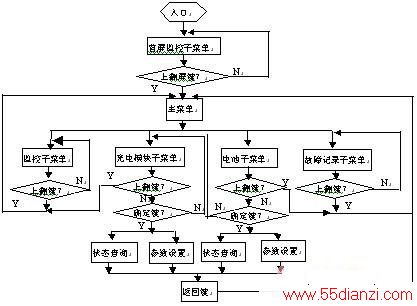

图4　LCD显示程序框图

图5数据报文格式

    同样DSP与单片机通信中需发送充电模块地址，从而建立一对一的信道或一对多信道（广播方式），然后才发送数据。DSP发地址码时，校验位为1，发数据码时，校验位为0。DSP串行通信采用中断的方式，DSP启动串行口后就不再询问它的状态，依然执行自己的程序，实现DSP与串行口的并行工作。当串行口产生中断时，先向DSP申请中断，DSP响应中断后就暂时中断自己的程序，执行相应的串口中断服务程序，执行完后又返回主程序，这种方式使信息得到及时处理。

    6　结束语

    本文研究的电力电源系统集中监控器以具有快速运算能力的DSP为核心，在实时检测多种电气量的基础上具有以下主要功能：1、可实时监测蓄电池组的电流、电压、温度;直流屏中直流输出电压、电流、熔断丝的状态信号输入、直流输出告警;充电模块工作状态;交流电压、电流等等；2、根据蓄电池的状态智能控制充电模块的开/关机、均/浮充，调节充电模块的输出电压和限流级别；3、可通过按键查询各充电模块和蓄电池的状态信息，更改系统参数；4、对故障进行声光报警并提供故障历史记录；5、利用串行接口DSP与PC机及充电模块进行数据交换，接受监控调度中心的远程控制对充电器实现遥信、遥测、遥控、遥调。与以单片机为核心的监控器相比，该装置更好地满足了电力直流系统设备监控系统的实时性、稳定性和可靠性要求，更加适应现代供电技术的发展。

    参考文献

    1 刘和平等著. TMS320LF240X DSP结构、原理及应用.　　北京航空航天大学出版社.2002
2 王家庆主编. 智能高频开关电源系统的原理使用与维护.人民邮电出版社.2000
3 李现勇著.　 VC＋＋串口通信技术与工程实践　　　　 人民邮电出版社.2002　
