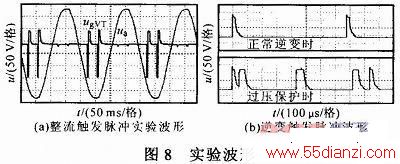

当中频电压大于设定值时，外部模拟电路将输出过压保护信号，DSP接到过压保护信号后执行过压保护程序发出高频触发脉冲，通过多次短暂通断，达到逐步释放能量的目的。图8b下侧波形与上侧波形相比，触发脉冲的频率升高。
实验结果表明，提出的基于DSP的火车制动梁中频感应加热电源，其整流触发、逆变触发以及保护电路都能可靠工作。温度闭环基本可根据温度变化调节输出功率，实现了制动梁加热的恒温控制，可解决制动梁热处理时恒温控制问题，基于该方案研制的控制系统可应用在制动梁生产中。
