(a) 电压同步信号检测实验波形

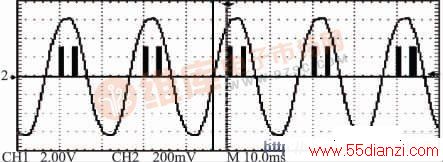

(b) 高频调制后的SCR触发脉冲波形

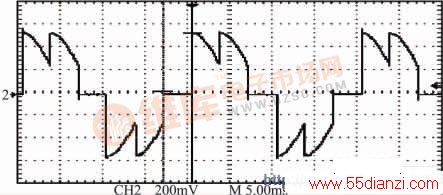

(c) 导通角=90°交流调压后输出电压波形

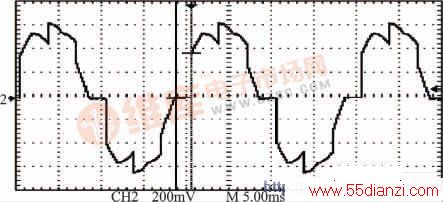

(d) 导通角=120°交流调压后输出电压波形

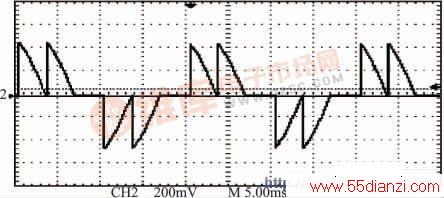

(e) 导通角=150°交流调压后输出电压波形

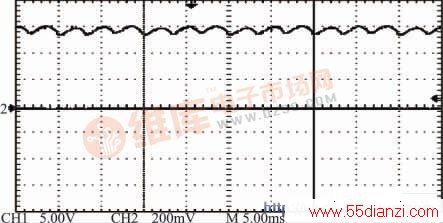

(f) 二次电流取样波形(导通角=150°)
图9 试验波形
由波形图可以看出，本控制系统对相电压过零点的检测非常准确；SCR的触发脉冲也能满足SCR快速、准确触发的要求；交流调压的效果很好，和仿真结果几乎一样；二次电流波形也很稳定。
4 结 论
本文介绍了基于DSP的静电除尘三相电源调压控制系统的设计，重点介绍了电压同步信号检测电路、SCR触发电路、火*检测电路。制作出的样机效果也非常好，响应快、精度高、抗干扰能力强、可检测性好，能够自动跟踪电场的变化，有效调节中间环节交流电压，使静电除尘器在较高的电压和电流状态下运行，极大提高了除尘效率，具有广阔的市场应用前景。
