Angelo （天安）系列产品，是雅格罗技（Agate LogIC）公司基于专利技术的现场可编程逻辑门阵列（ FPGA ）产品。该系列产品目前提供4096个现场可编程逻辑单元，8个9K bit双端口RAM（EMB9K），2个PLL；有高达16个全局时钟资源，与PLL配合以便于实现时钟管理；支持JTAG，SPI配置接口；采用0.13微米的工艺，为多种应用提供TQFP100/ LQFP144/ PQFP208等封装。
Angelo（天安）系列具备内嵌Flash，在公司配套开发工具Primace的支持下，为客户设计提供来自硬件和软件的全方位知识产权保护。
该产品系列用于工业控制、 医疗 设备、 通讯 系统等多种应用领域。

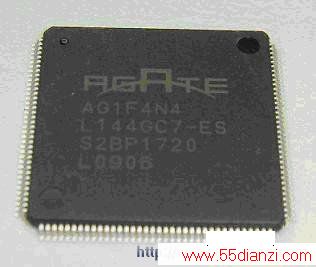

图-1 芯片型号以及封装
产品特点
封装
设计流程
Angelo（天安）开发设计采用了雅格罗技（Agate Logic）公司自主研发的设计工具Primace。Primace提供友好的界面，便利的操作方式，以帮助用户高效快捷的完成RTL设计到硬件实现的全过程，从而最大限度的缩短从产品研发到市场的时间。同时，Primace还支持多种第三方工具。图2描述了完整的设计流程图。
点击看原图

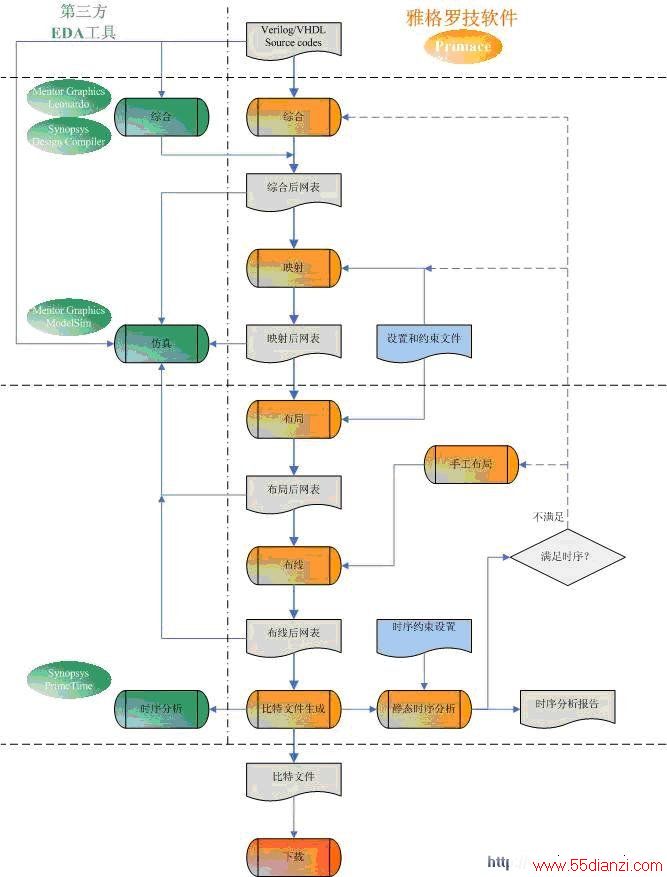

图-2：设计流程图
开发套件
雅格罗技（Agate Logic）公司提供功能齐全、简单易用的RocKid系列开发套件，帮助客户快速有效地实现设计。开发套件包括以子母板方式相连的开发板RocKid-EB2-1F4X（子板，X用于区分子板上的Angelo芯片，C表示板载芯片为AG1F4Q208，D表示板载芯片为AG1F4N4L144）和RocKid-EB2-MA（母板），一张内含用户手册和其它各类支持文档的配套光盘，一个电源，以及一根USB下载线等。图-3展示了RocKid开发板。

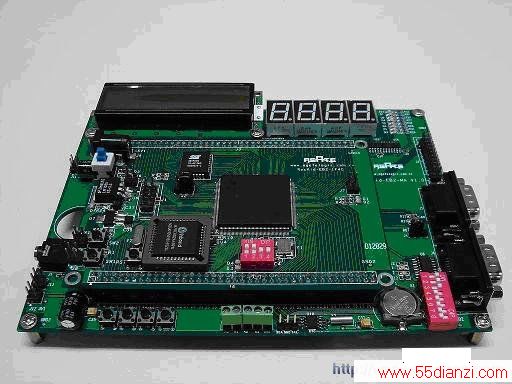

图-3：RocKid 开发板
开发板提供：
