Bootloader 是在 单片机 上电启动时执行的一小段程序。也称作固件，通过这段程序，可以初始化硬件设备、建立内存空间的映射图，从而将系统的软硬件环境带到一个合适的状态，以便为最终调用应用程序准备好正确的环境。
Boot代码由MCU启动时执行的指令组成。这里的loader指向MCU的Flash中写入新的应用程序。因此，Bootloader是依赖于特定的硬件而实现的，因此，在众多嵌入式产品中目前还不可能实现通用Bootloader。
Bootloader的最大优点是：在不需要外部编程器的情况下，对嵌入式产品的应用代码进行更新升级。它使得通过局域网或者Intemet远程更新程序成为可能。例如，如果有5 000个基于MCU的电能表应用程序需要更新，电能表制造商的技术人员就可以避免从事对每一个电能表重新编程的巨大工作量，通过使用Bootloader的功能，由控制中心通过电能表抄表系统网络，远程对5 000个电表重新编程。可见，Bootloader功能对于嵌入式系统的广泛应用具有十分重要的意义。
1 78K0／Fx2系列单片机简介
78K0／Fx2系列是带CAN控制器的8位单片机，该系列单片机广泛应用于汽车电子，智能仪表等领域。其内置POC(可编程上电清零电路)／LVI(可编程低电压指示器)，单电压 自编程 闪存，引导交换功能(闪存安全保护)，具有低功耗、宽电压范围、超高抗干扰等性能。
78K0系列单片机支持自编程(Self-programming)。所谓自编程，是指用Flash存储器中的驻留的软件或程序对Flash存储器进行擦除／编程的方法。通过单片机的自编程功能，可以设计Bootloader程序，通过串口等通信接口实现对产品重新编程、在线升级的功能。
以 μPD78F0881 为例。μPD78F0881为78KO／Fx2系列中的一款44管脚单片机，内置32 KB FLASH ROM，2 KB RAM，自带2个串行通信接口。其内部Flash结构如图1所示。为了方便实现擦除和编程，人为地将整个Flash分成若干个bLOCk，每个block大小为1 KB。block为自编程库函数中空白检测、擦除、校验的最小单位。blockO从地址0000H开始，程序都从0000H开始执行。block0～block3共4 KB存储空间为Bootloader程序存储区域。block4～block31为应用程序存储区域。
为了防止Bootloader自身的升级失败，设计了引导交换功能。该功能定义2个簇，即Boot cluster0和Boot cluster1。Boot clustee0为block0～block3的4 KB存储空间，Boot cluster1为block4～block7的4 KB存储空间。因此，实际运用过程中，一般把应用程序的开始定义在2000H，也就是从block8开始。
Flash地址为0000H～FFFFH。7FFFFH～FFFFH存储空间为保留区域以及特殊功能寄存器区域等，用户无法对其进行编程。
2 自编程
2．1 自编程环境
2．1．1 硬件环境
FLMDO引脚是78KO／Fx2系列单片机为Flash编程模式设置的，用于控制MCU进入编程模式。在通常操作情况下，FLMDO引脚下拉到地。要进入自编程模式，必须使FLMDO引脚置成高电平。因此，通过一个普通I／O接口控制FLMD0引脚的电平。如图2所示。
2．1．2 软件环境
1)使用通用寄存器bank3，自编程库函数，需要调用通用寄存器bank3。因此，在自编程时，不能对通用寄存器bank3操作。
2)使用100 B RAM(入口RAM)作为隐藏ROM中函数的工作区，入口RAM，是Flash存储器自编程样例库所使用的RAM区域。用户程序需要保留着块区域，当调用库时，需要指定这片区域的起始地址。入口RAM地址可以指定在FB00h～FE20h之间。
3)4～256 B RAM作为数据缓冲区，必须是FE20H～FE83H以外的内部高速RAM区域。
4)最大39 B RAM作为隐藏ROM函数的堆栈。
5)隐藏ROM中的函数被0000H～7FFFH中的应用程序调用。
2．2 自编程流程

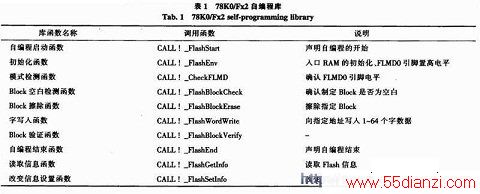

自编程功能利用自编程软件库完成用户程序对Flash内容的重新编程。如果在自编程的过程中有中断发生，那么自编程将暂停来响应中断。中断结束，自编程模式恢复后，自编程过程将继续进行。采用汇编语言编写78K0／Fx2自编程软件库，如表1所示。

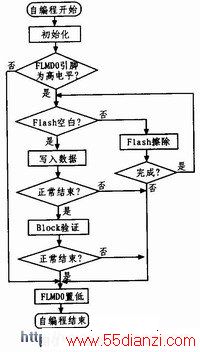

自编程操作流程如图3所示，当单片机收到自编程执行信号时，开始进入自编程模式。将FLMDO引脚设置成高电平，初始化入口RAM，为自编程库函数开辟空间。当确认FLMD0为自编程状态时，开始检查需要编程区域是否为空白区域。当被编程区域不是空白区域时，先将其擦除，然后在此区域进行编程。编程结束后进行校验。若校验无误，则将FLMDO引脚设置成低电平，退出自编程模式。
3 引导交换(boot swap)

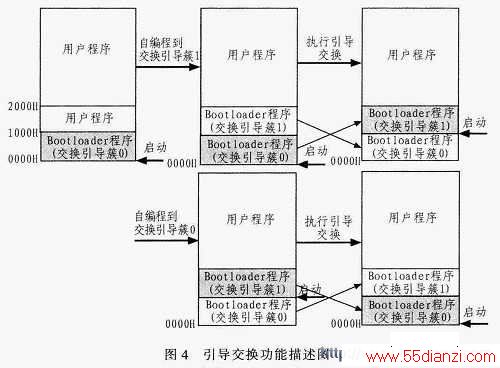

产品程序的升级包括应用程序的升级和引导程序( Bootloader 自身)的升级。为了防止引导程序在升级的过程中发生错误，从而导致MCU无法启动，设计了引导交换功能。以图4说明引导交换的实现过程。
1)旧的Boot程序首先将新的Boot程序编程到交换引导簇1(Boot cluster 1)，然后设置启动交换标志位，并强迫看门狗复位。
2)复位启动后，MCU看到交换标志位，便从交换引导簇1处开始启动。交换引导簇1处的新Boot程序将检查交换标志位。如果交换标志位被置1，则新的Boot程序将擦除交换引导簇0(Boot cluster 0)区域，并将自身复制到交换引导簇O，然后将交换标志位清零，强迫看门狗复位。
3)复位启动后，MCU看到交换标志位被清零。又从交换引导簇0处开始执行。这样就完成了boot程序自身的升级。即使在升级过程中遇到断电等异常情况，在重新上电后也能重新完成Boot程序升级。有效地防止在升级过程中出现断电等等异常情况而导致升级失败，MCU无法启动的问题，使Boot程序的升级变得安全可靠。
4 Bootloadler设计
4．1 简单的Bootloader
一个简单的Bootload包括5个元素。
1)启动 Bootloader的信号 Bootloader程序是在执行应用程序之前所执行的一小段程序，当Bootloader程序把控制权转交给应用程序后，在MCU复位前，Bootloader程序将不再执行。因此，需要产生一个信号触发MCU开始Bootloader程序。该信号可以是中断，也可以通过串口传送的一条指令，或者是别的程序触发的信号。
2)执行 Bootloader的信号 单片机 程序启动时，MCU是装载新的应用程序还是执行已经存在的程序取决于外部信号。该信号可以是上电时的一个端口信号，用来控制MCU装载新程序还是执行旧程序，也可以是从串口接收到的指令等。
3)将新的代码传送给MCU 通过RS485、I2C、CAN或者USB传送新的应用程序数据。因为要传送的代码一般会超过MCU的RAM容量，因此需要一些控制数据流量的措施。一般使用XON／XOFF软件握手协议，传送代码的格式一般选择Intel hex格式。
4)Flash新代码的自动编程 每次MCU接收到一批新的数据，就要将其编程到正确的Flash地址。如果该地址非空白，MCU在编程前必须先擦除。一般在编程中或者编程后还需要检查存储器的内容。
5)将控制权转移给有效的应用程序 在接收和编程了新的代码后，Bootloader写一个校验和或者其他唯一字节序列到一个固定的存储单元。Bootloader检测该值，如果该值存在，Bootloader就将控制权传给应用程序。
4．2 Intelhex格式
在线升级的程序代码采用编译器输出的Intel hex格式文件。Intel hex文件常用来保存单片机或其他微处理器的程序代码。它保存物理程序存储区中的目标代码映象。一般的编程器都支持这种格式。Intel hex文件记录中的数字都是十六进制格式。在InteI hex文件中，每一行包含一个HEX记录。Intel hex文件通常用于传输将被存于Flash或者EEPROM中的程序和数据。Intel hex由任意数量的十六进制记录组成。每个记录包含5个域，它们按照图5所示格式排列。
