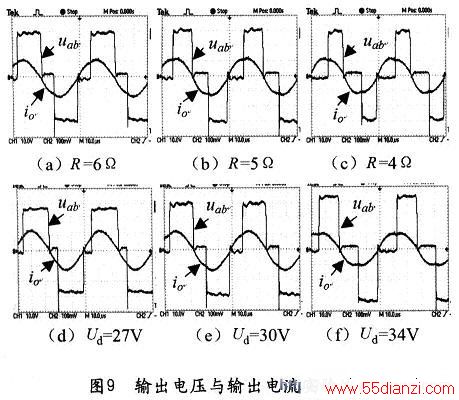

图9所示为感应加热电源在频率跟踪与移相式闭环控制作用下，输出电压与输出电流的工作波形。此时负载电感L≈105μH，补偿电容C=0．4μF。从图中可以看出，输出电压与电流始终保持固定的相位关系，说明数字锁相环正常工作。
实验过程中，给定不变，改变负载串联电阻的大小，如图9中(a)、(b)、(c)所示，负载串联电阻分别为尺=6Ω，R=5Ω，R=4Ω，可以看出，在闭环控制的作用下，负载串联接入的电阻值变大后，输出电压的占空比即随之相应变小。图9中(d)、(e)、(f)为逆变器直流侧输入电压分别为Ud=27V、Ud=30V、Ud=34V时，输出电压与输出电流波形，从图中可以看出，在不同输入电压情况下，输出电压的占空比会发生相应变化。
实验表明，本文设计的算法是稳定有效的，实验结果符合理论分析。基于TMS320F2812构成的感应加热电源移相式闭环控制系统，可以完成对串联谐振式感应加热电源的频率跟踪与输出功率的连续可调，且具有较好的闭环控制特性。
