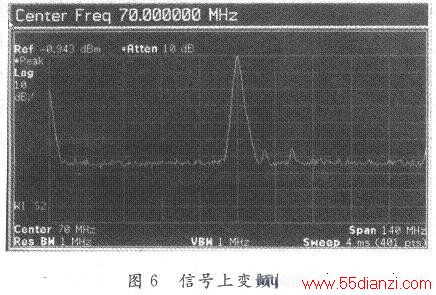

由图5可知，DMA输出的FFT结果显示处理的下变频信号为5 MHz，等于预期值；图6显示5 MHz单频信号经上变频后输出为70 MHz中频模拟信号。试验证明，平台的软硬件均能正确工作，实现了设计目的。
4 结 语
根据灵巧干扰平台功能要求，设计了基于FPGA／DSP的硬件平台，采用Verilog HDL及模块化方法设计了硬件平台的控制软件。试验结果表明，灵巧干扰平台构成合理，硬件设计、软件设计可靠，满足了灵巧干扰平台的功能要求，为灵巧干扰技术研究提供了硬件平台支持，该平台已成功应用于工程项目。
