Avalon总线是ALTEra公司设计的用于SOPC（System On Programmable Chip，可编程片上系统）中，连接片上处理器和其它IP模块的一种简单的总线协议，规定了主部件和从部件之间进行连接的端口和通信的时序。
Avalon总线的主要设计目的如下：① 简单性，提供一种非常易于理解的协议；② 优化总线逻辑的资源使用率，将逻辑单元保存在PLD（Programmable LogIC Device，可编程逻辑器件）中；③ 同步操作，将其它的逻辑单元很好地集成到同一PLD中，同时避免复杂的时序。

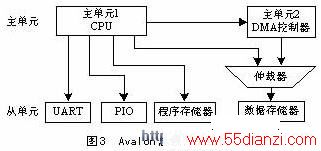

传统的总线结构中，一个中心仲裁器控制多个主设备和从设备之间的通信。这种结构会产生一个瓶颈，因为任何时候只有一个主设备能访问系统总线。Avalon总线的开关构造使用一种称之为从设备仲裁（Slave-side arbitration）的技术，允许多个主设备控制器真正地同步操作。当有多个主设备访问同一个从设备时，从设备仲裁器将决定哪个主设备获得访问权。图3是一个多主设备同时访问存储器的例子。在此系统中，高带宽外设，如100M以太网卡，可以不需暂停CPU而直接访问存储器。通过允许存储访问独立于CPU。Avalon开关结构优化了数据流，从而提高了系统的吞吐量。
Avalon总线主要特性如下：
三种 片上总线 比较

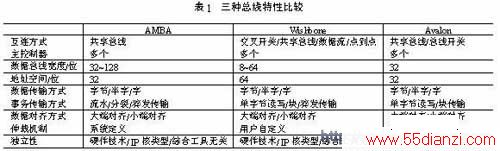

通过以上对三种总线特性的介绍，可以对三种总线作个比较，如表1所列。
基于三种总线的特性，可以得出其应用的综合比较，如表2所列。
三种总线各有特点，决定了其应用范围的不同。AMBA 总线规范拥有众多第三方支持，被ARM公司90%以上的合作伙伴采用，已成为广泛支持的现有互连标准之一。Wishbone异军突起，其简单性和灵活性受到广大 SoC 设计者的青睐。由于它是完全免费的，并有丰富的免费IP核资源，因此它有可能成为未来的片上系统总线互连标准。Avalon主要用于Altera公司系列PLD中，最大的优点在于其配置的简单性，可由EDA工具快速生成，受PLD厂商巨头Altera极力推荐，其影响范围也不可忽视。
