三种常用的开关电源保护电路

　　这里介绍开关电源常用的三种过流保护电路，以供设计开关电源时选用。
　　
　　1．采用电流传感器进行电流检测
　　

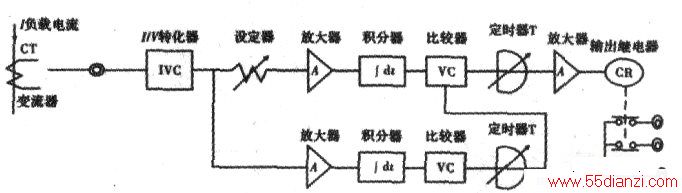

　　过流检测传感器的工作原理，如下图所示。通过变流器所获得的变流器次级电流经I/V转换成电压，该电压直流化后，由电压比较器与设定值相比较，若直流电压大于设定值，则发出辨别信号。但是这种检测传感器，一般多用于监视感应电源的负载电流，为此需采取如下措施。由于感应电源启动时，启动电流为额定值的数倍，与启动结束时的电流相比大得多，所以在单纯监视电流电瓶的情况下，感应电源启动时，应得到必要的输出信号，必须用定时器设定禁止时间，使感应电源启动结束前，不输出不必要的信号，定时结束后，转入预定的监视状态。

　　
　　2．启动演涌电流限制电路
　　
　　开关电源在加电时，会产生较高的浪涌电流，因此必须在电源的输入端安装防止浪涌电流的软启动装置，才能有效地将浪涌电流减小到允许的范围内。浪涌电流主要是由滤波电容充电引起的，在开关管开始导通的瞬间，电容对交流呈现出较低的阻抗。如果不采取任何保护措施，浪涌电流可接近数十安。
　　

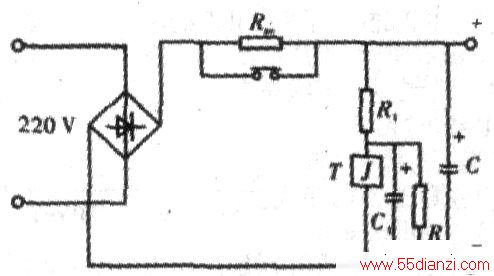

　　开关电源的输人，一般采用整流、滤波电路．如下图所示。滤波电容C可选用低频或高频电容器，若用低频电容器，则需并联高频电容器来承担充放电电流。在该图中，整流和滤波之间，串入的限流电阻Rsc是为了防止浪涌电流的冲击。当合闸时，Rsc可限制电容C的充电电流，经过一段时间，C上的电压达到预定值或电容Cl上电压达到继电器J动作电压时，Rsc可被短路完成了启动。同时可以采用可控硅电路来短接Rac。当合闸时，由于可控硅截止，通过RBC对电容C进行充电，经一段时间后，触发可控硅导通，从而短接限流电阻Rsc。

　　
　　3．采用基极驱动电路的限流电路
　　
　　在一般情况下，利用基极驱动电路．将电源的控制电路和开关晶体管隔离开。
　　

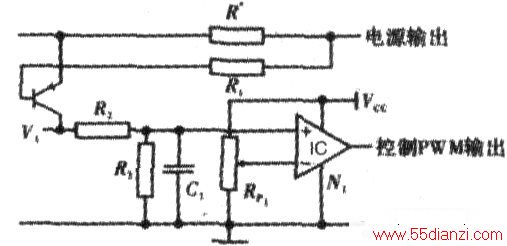

　　控制电路与输出电路共地，限流电路可以直接与输出电路连接，工作原理如下图所示。当输出过载或者短路时，V1导通，R3两端电压增大，此时用IC比较器的同相端与比较器反相端的基准电压比较，若同相端高于反相端，则IC输出高电平，该高电平去控制PWM信号通断，使主电流下降。

　　
　　近年来，开关电源的应用广泛，对其可靠性也有了更高的要求。一旦电子产品出现了故障，例如，电子产品输入端短路或者输出端开路，则电源必须关闭其输出电压，才能保护功率管MOS-FET和输出端设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等，所以开关电源的过流保护功能一定要完善。
