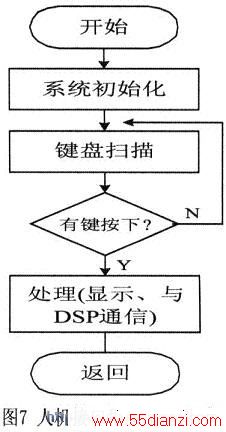

(3)高频双窄脉冲列软件设计

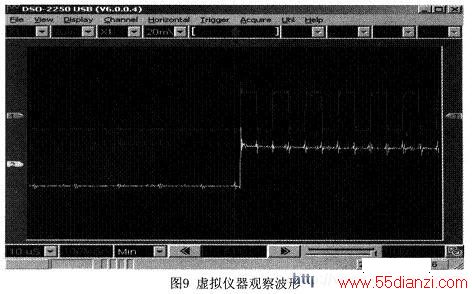

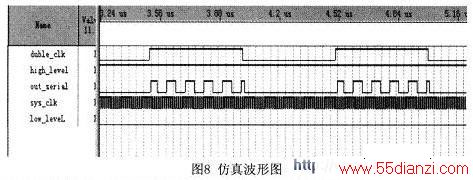

针对高频双窄脉冲列的具体要求和前面设计的原理框图，通过QUARTusII软件平台，采用VHDL语言编程分别构造定时计数器、2选1开关(初始状态输出'1')、逻辑与门三个功能模块并按原理图连接，仿真结果能很好地达到所要求的前沿一致，仿真波形如图8所示。将所设计的程序下载到 CPLD (ALTEra开发板)里面分别利用模拟示波器和虚拟仪器观察，达到了预期设计目的。虚拟仪器观察波形如图9所示。(仿真波形中：Duble clk-双窄脉冲；out_serial-高频双窄脉冲列；虚拟仪器波形中；黄色线(下)-双窄脉冲；绿色线(上)-高频双窄脉冲列。)
2 结语
本文针对铝电磁半连续铸造特殊复合磁场的控制要求，在铝电磁快速连续铸轧复合 磁场控制器 的基础上(已在福州瑞闽铝板带厂运行)，设计了改进的磁场控制器。双核(DSP+单片机)的处理形式，便于整体功能的实现和提高系统的稳定与可靠性。利用CPLD实现大功率晶闸管的触发脉冲方式一高频脉冲列，稳定性高、应用灵活。鉴于特殊复合磁场控制器工作环境的恶劣，在PCB板的制作上充分考虑EMC和EMI的处理措施，如A／D信号分开、电源模块的良好设计和管理、大／小信号的分开、A／D采样信号线的处理、I/O的光电隔离等，经过测试，效果良好。
