1 引言
液晶显示 (Liquid Crystal Display)简称LCD，以其独特的低压、微功耗特性广泛应用于便携式电子产品如移动通信和笔记本电脑中。Truly(信利)公司的点阵型液晶显示模块MSP-G320240DBCW是一种内置 SED1335 控制器的大屏幕带背光液晶显示模块，SED1335是日本Seiko Epson公司生产的液晶显示控制器，是同类产品中功能较强的一款产品。MSP-G320240DBCW模块以其优良的品质广泛应用于各类高级仪器仪表、POS机、彩屏手机、车载产品、军工产品等，本文以此模块为例，介绍SED1335的编程控制。
2 液晶显示模块
2．1模块结构和外部接口信号

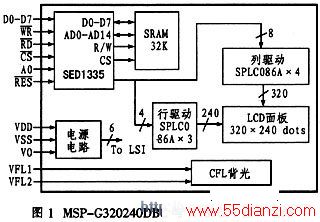

MSP-G320240DBCW模块的结构框图如图1所示。该模块内置SED1335控制器，由CCFL背光、SED1335控制器、32 K*8 SRAM、液晶板等部分组成。行、列驱动均由SPLC086A控制，液晶点阵数320×240。

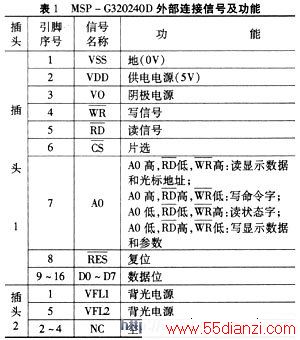

MSP-G320240D液晶显示模块有两个插头与外部连接，其外部连接信号及功能如表1所列。
从表1和图1可见，外部信号 中除了电源外，其余控制信号都是用于控制SED1335控制器的。其中包括数据线7位、地址线A0、片选信号及读写信号。
SED1335具有较强的I／O缓冲器， 单片机 访问SED1335不需要判断其是否为"忙"状态，SED1335可随时准备接收单片机的访问。并及时地传输单片机发来的指令和数据。另外，SED1335具有较强的管理显示存储器的性能，内置一个字符发生器，具有160种57点阵字体的字符，并能分区管理64 K的显示存储器，可以同时管理3个或4个显示区，并能同时管理用户自定义字符发生器。
SED1335显示区根据其数据的性质可以分为文本显示区和图形显示区。文本显示区单元的数据被认为是字符代码。图形显示区单元的数据被认为是8点位的显示数据。
2．2 MSP-G320240模块与AT89C51接口设计

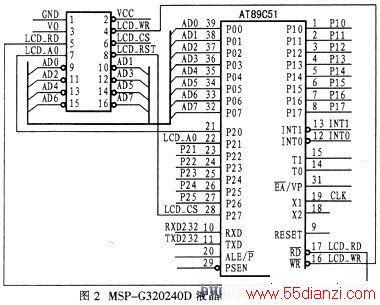

根据SED1335的电路特性，MSP-G320240模块与AT89C51单片机采用直接接口方式，电路如图2所示。单片机的P0口接至SED1335的7位数据线(D0～D7)，SED1335的读写控制信号RD的反、WR的反分别由AT89C51的读写控制信号RD的反、WR的反控制。注意，SED1335的A0接单片机P20引脚，片选CS的反接单片机P27引脚。CS的反低电平有效，与A0信号一起确定电路连接的SED1335的命令口地址为Ox7100，数据口地址为0x7000。单片机通过此命令口地址和数据口地址访问SED1335。首先，将指令代码写入命令口缓冲器内(A0=1)，然后，将指令所需的参数按顺序通过数据口写入相应的功能寄存器内(A0=0)。
3 SED1335软件编程
SED1335软件功能非常强大，命令控制操作简单，共有14条指令，用户只需给不同指令输入控制参数，就可得到所需的显示内容。
3．1 SED1335初始化

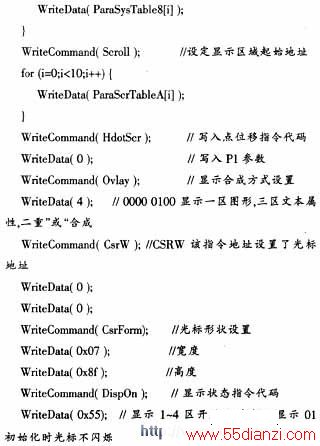

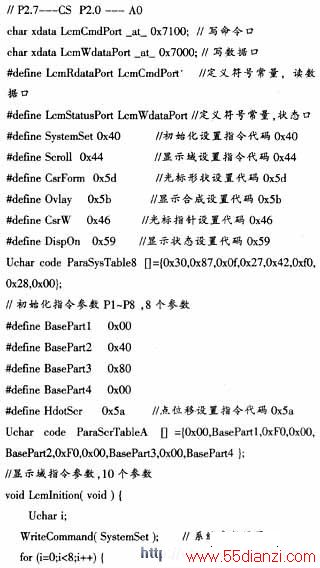

SED1335初始化包括设置显示区域、字符显示大小、显示方式等。以下给出初始化的相关程序。程序中指令代码的具体含义见参考文献[1]。
3.2 清屏例程
清屏就是将显示内存的内容全部置0或全部置1，MSP-G320240模块在全部置0时底色为蓝色，全部置1时底色为白色。

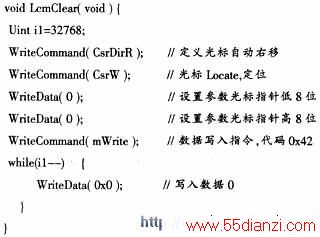

清屏的方法是，光标从地址0x0000开始，向显示缓冲区连续写入0x00（或0xff）。下面给出把32K显示内存的内容全部清0的清屏例程。
3.3 汉字显示例程
本文设置汉字显示方式为图形方式，图形方式下显示汉字，是根据已建立好的汉字字模库（实际是一个汉字字模矩阵)，根据矩阵中汉字的位号选取要显示的汉字。

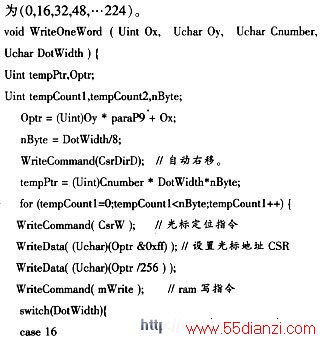

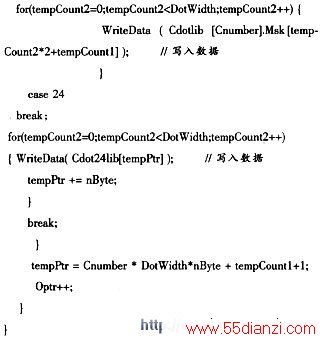

本文给出的汉字显示函数有4个参数，分别是位置横坐标、位置纵坐标、字库位号、字符点阵格式16×16或24*24。MSP-G320240模块显示屏为320*240，故对于16×16点阵汉字，横向可显示20个，纵向15个。分别对应横坐标(0，2，4，6，8，…18)，纵坐标为(0，16,32,48，…224)。

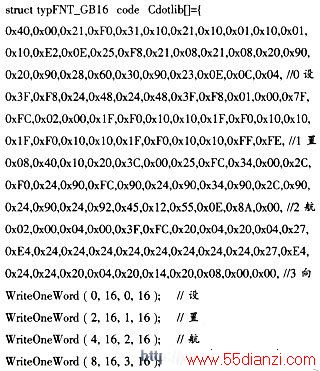

例如要从屏幕左上角开始在第一行显示汉字"设置航向"。设字模库为：
4 结束语
本文根据 SED1335 的硬件和软件特性，以MSP-G320240模块为例。对SED1335控制器和 单片机 的接口应用和软件设计进行分析。该设计已成功应用于实际项目的液晶界面显示。本文所介绍的单片机和 液晶显示 控制器的接口技术对其他型号的显示控制器(如SED1330、SED1336、MSM6255等)也有很好的参考价值。
