基于DSP正弦波调制的三电平变换器

（a）相、线电压波形

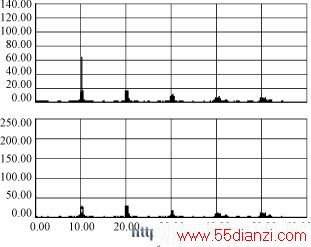

（b）相、线电压FFT分析

图5    相、线电压波形与FFT分析

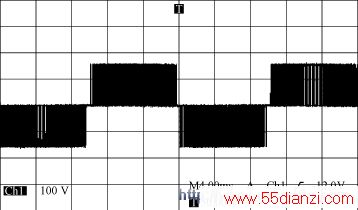

（a）相电压波形

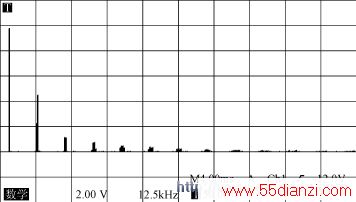

（b）相电压波形的频谱分析

图6    相电压波形与其FFT分析

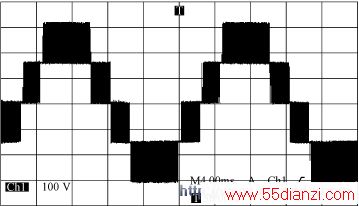

（a）线电压波形

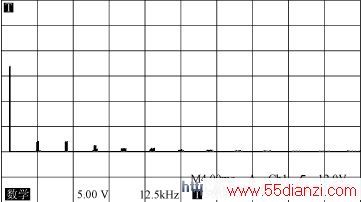

（b）线电压波形的频谱分析

图7    线电压波形与其FFT分析

　　6    结语

　　上述仿真和实验结果表明，SPWM方法的谐波主要集中在高频部分，因此，对它进行滤波器的设计比较容易实现。三电平变换器在高性能中高电压的变频调速，有源电力滤波装置和电力系统无功补偿等领域有着广泛的应用前景。DSPLF2407A具有多路PWM输出和可编程的死区时间控制，因此，在实现复杂的电力电子领域的控制中具有明显的优势。
