图8 并联输出电流和电压(CH1：电流；CH2：电压)

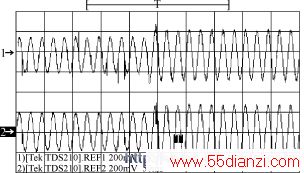

图9是3台逆变器并联时当其中一台发生故障退出并联，其他2台的电流波形。
图9 3台逆变器并联时，当其中1台发生故障退出并联，其它2台的电流波形

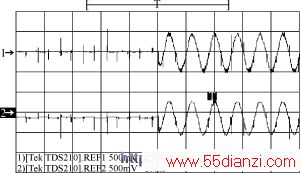

图10是2台逆变器并联由空载到突加负载时的输出电流波形。
图10 突加负载时的电流
6 结语
本文采用主从控制方式，通过采样逆变器电感上的电流，在控制上加入一个均流环来达到各台并联逆变器的均流。从仿真和实验的结果来看，这种控制方式能够使各个逆变器达到很好的均流效果。
