6 实验结果

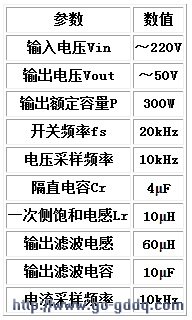

根据以上原理，初步设计了一台实验系统，并获得了比较好的效果。其主要技术参数如表1所列。
表1 主要技术参数

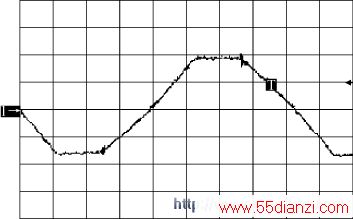

图6为全桥电路中隔直电容上的电压，图7为变压器一次侧中性点电压及变压器一次侧电流波形。
时间：5μs/div，电压：2V/div，
图6 隔直电容电压

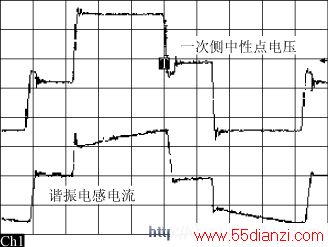

时间：5μs/div，电压：150V/div，电流：5A/Div
图7 一次侧中性点电压及一次侧电流

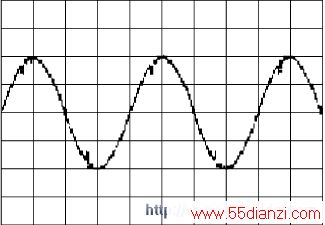

可以看出，全桥电路中的开关管在隔直电容和饱和电感谐振作用下，实现了软开通和软关断。图8为输出电压波形。
图8 输出电压波形
7 结语
本文介绍了基于DSP数字化控制的相控周波变换器电路拓扑结构，分析了其工作原理，并提出了控制信号的产生过程。实验结果证明了数字化实现的正确性，并取得了较好的效果。可以肯定，采用数字化实现的高频链周波变换器比传统的基于模拟或模拟与数字相结合的逆变器具有更强的优越性。数字化使得系统具有很强的可编程性，无论在调试，还是在产品更新或升级等方面都具有传统逆变器所不可以比拟的优势。
