数据抽取率从A/D转换结果中取得数据的比率，如抽取率为10中取1，其含义就是调制器最近输出的10个数据进行处理（如取平均值），其结果就作为本次A/D转换的结果。这里的处理工作是由数字滤波器完成的。
A/D转换在缺省条件下使用内部2.5V作为参考电压，此时AGND引脚必须连接REFIN－引脚。而REFOUT/REFIN＋引脚应该通过1只0.1μF的电容器接地，同时电容器应尽量靠近引脚，MSC1201也可以使用外部参考电压，需要通过ADC控制寄存器ADCON0来进行选择。
3.6 数字滤波
数字滤波可以使用快速设置滤波器、Sinc2或Sinc3滤波器。
为了使系统的A/D转换具有低噪声、响应快速的优点，笔者按以下策略来选择滤波通道：当数据输入通道改变时，系统将在接下来的2次转换中使用快速设定滤波器，而其中第一次的转换结果又将舍弃。紧接着依次使用Sinc2或Sinc3滤波器以改善噪声性能。
3.7 CPU
MSC1201内置的FLASH具有100万次的读写次数，数据可以保存100年，可以自由地在FLASH中划分数据存储区和程序存储区。MSC1201拥有自举ROM，256字节RAM、128字节特殊功能寄存器，具有4组bank工作寄存器，当前程序只使用一组bank寄存器。通过改变当前bank寄存器可以快速切换程序上下文环境。这些设计极大方便了系统的设计。
www.55dianzi.com
由于MSC1201系列处理器使用更高效的15型处理器核心，所以在使用相同外部时钟的情况下它的指令执行速度比标准51型处理器快1.5－3倍，在使用相同的代码和外部时钟的情况下该处理器的吞吐量比标准51型处理器高2.5倍。
因此，工作于33MHz的MSC1201处理器运行能力等于工作于82.5MHz的8051核，这将有助于设计者降低处理器的运行频率，降低系统功耗并减小系统噪声。
3.8 显示模块
作为系统输出，采用2个SR120281型4位7段式LED模块显示检测到的温度和定时剩余时间。该模块含4个数码管，采用共阴极连接。模块中4位数码管的阳极引脚并联，通过阴极选择需要点亮的数码管。LED的阳极驱动采用MOTOROLA公司的MC14495型译码驱动器来完成，利用bIC－8718型驱动电路产生4位数码管的位选择信号。每次点亮1位数码管，通过选择适当的选通顺序，利用人的视觉残留即可得到1次显示中4位数码管同时点亮的效果。
4 温度控制 系统的软件设计

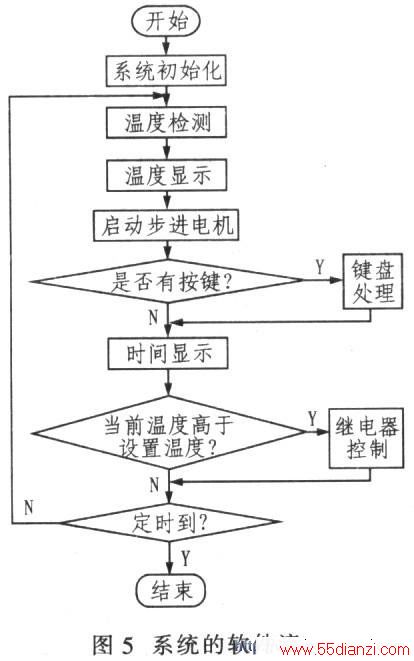

系统软件的复杂度与其所要完成的任务密切相关。本系统主要用于小型恒温箱的温度控制，需要控制的对象有加热装置的开关、风机的开关和带动托盘旋转的步进电机等。使用者通过按键设定恒温箱的工作温度和工作时 间，定时到时，加热器关闭并告警。还有一些显示控制及对小键盘输入的响应处理。其程序包含以下几部分：键盘扫描子程序、温度信号采集子程序、显示控制子程序、电机控制子程序、继电器控制子程序和通信子程序。图5所示是系统的软件流程。
5 PC与温度控制系统的通信
对于一种 温度采集 与控制系统，实验完毕后可能要使用实验数据，当需要对现场数据进行更加复杂的数学分析运算和对数据进行海量存储时，与PC主机的通信非常重要。笔者利用MAX232电路实现系统与PC主机的串行通信，并设计了上位机软件。PC主机每隔30s与下位机通信一次以获得温度数据，并将这些数据存入ACCESS数据库中，便于日后查询。
利用VC完成上位机软件，在VC中通过使用MSComm控件来完成串口通信，在接收到数据后通过DAO方法访问数据库实现对数据的存储、查找、排序等操作。由于篇幅限制，具体过程恕不赘述。
6 结束语
基于MSC1201型 微处理器 的温度数据采集与控制系统采用了新型处理器，在应用中节省了大量的硬件设计工作，缩短了设计周期，以较小的成本完成了多点温度数据的实时采集与控制。
