在以DSP为核心的视频处理系统中，视频采集的方法通常可以分为两大类：自动的视频采集和基于DSP的视频采集。前者通常采用CPLD/FPGA控制视频解码芯片，通过FIFO或者双口RAM向DSP传送数据，特点是数据采集模块独立运行，占用DSP资源少，但实现相对复杂，成本偏高；后者通常由DSP控制视频解码芯片并同步各种时序，将视频数据读入。其特点是实现相对简单，成本有所降低，但对视频解码芯片的控制较为复杂，占用DSP处理时间。
引言
如果通过适当的逻辑电路让数字图像传感器芯片直接接入DSP，则可省去视频控制解码芯片、CPLD/FPGA、FIFO或双口RAM，在不增加DSP软件开销的情况下，大大降低系统的复杂程度和成本，缩短开发周期。
硬件系统设计
系统总体结构
系统结构框图如图1所示。DSP采用TI公司发布的C6000系列高速浮点型信号处理器TMS320C6713，其峰值处理速度达1350MFLOPS(百万次浮点每秒)。其外部存储器接口EMIF(External Memory Interface)包括4个CE空间，其中CE0被配置为16位同步空间，接SDRAM；CE1为16位异步空间，接Flash；CE2为16位异步空间，经过地址译码和总线缓冲将数字图像传感器OV7620接入；CE3为8位异步空间，经过数据锁存和总线隔离将LCD显示模块接入。

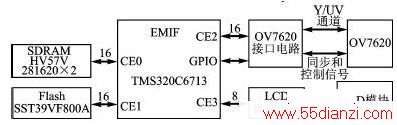

图1 DSP视频采集处理系统总体结构框图
OV7620的配置和硬件连接
OV7620是OmniVision公司生产的CMOS彩色/黑白图像传感器，在本系统中被配置为16位逐行扫描QVGA方式，RGB原始数据输出，分辨率为320×240，SCCB总线，内部默认的行曝光方式；同时使能HREF信号对PCLK进行门控，即只有当HREF有效时像素时钟信号才被输出到PCLK引脚上，否则该引脚保持无效。这样EDMA可以始终处在使能状态，从而简化采集过程。
图2 OV7620与DSP的硬件连接框图
OV7620与DSP的硬件连接框图如图2所示。在对OV7620复位结束后，DSP通过GPIO模拟SCCB总线完成对OV7620内部功能寄存器的配置，之后数帧内图像数据和同步信号将逐渐稳定。Y通道和U/V通道在分别经过74HC244总线缓冲器之后接入EMIF低16位数据总线。CE2与地址线EA20、EA21经过译码产生2片74HC244的选通信号，此时OV7620的读地址为0xA0000000。
EDMA数据采集
在16位逐行扫描方式中，图像的每行RGB原始数据均被OV7620先后输出两次，因此，只须读取其偶数次HREF信号对应的数据即可获得整个图像信息。这样可以减少图像采集所占用的存储空间和总线资源。
OV7620同步和控制信号与GPIO的对应关系如表1所列。

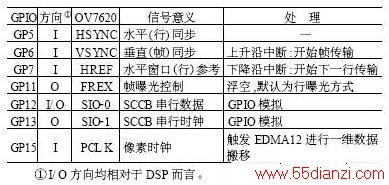

表1 OV7620同步和控制信号与GPIO的对应关系
本系统采用EDMA的第12个通道(EDMA12)进行图像数据采集。该通道被配置为16位一维传输方式，中断禁止，PCLK的上升沿触发EDMA12搬移一个16位数据存入到SDRAM中，每次EDMA任务搬移一个HREF(320个16位)的图像数据。
帧同步信号VSYNC上升沿触发DSP中断，对EDMA通道进行初始化，使能水平参考信号HREF中断并关闭EDMA通道(放弃第1个HREF的数据)，开始一帧的数据传输。HREF下降沿触发DSP产生中断，标志OV7620一次HREF数据输出的结束。如果接下来一次HREF数据需要被读入，则中断服务程序会对EDMA12参数进行修正，使能EDMA12通道，开始下一行数据的传输；否则，就禁止EDMA12，放弃下一次HREF数据。每接收1帧图像数据共产生240次HREF中断和120次EDMA数据传输。以下是OV7620数据采集的部分源代码： interruptvoidINT6_EXT6(void){
/*VSYNCGPIO6帧同步中断*/
EDMA_OpenCha(PCLK_EDMA_CHANL)；
/*打开EDMA通道，准备OV7620数据搬移*/
EER=～(1< /*关EDMA使能，放弃第1个HREF的数据*/
ICR="HREF"_INT_CHANL；
/*清HREF(GPIO7)INT7中断标志*/
IER|=HREF_INT_CHANL；
/*使能HREF(GPIO7)INT7中断*/
}
interruptvoidINT7_EXT7(void){
/*HREFGPIO7水平参考中断*/
if(!HREF_Data_Switch){
HREF_Data_Switch=TRUE；
/*接下来的HREF数据有效*/
(*(EDMA_PARAM_POINTER+PCLK_EDMA_
CHANL)).CNT=IMAGESIZE_WIDTH；
/*修正EDMA传输参数计数值*/
ECR|=1< /*清上周期遗留的PCLK触发事件*/
EER|=1< /*使能EDMA，开始读下一行数据*/
}
else{
HREF_Data_Switch=FALSE；
/*接下来的HREF数据无效*/
EER&=～(1< /*禁止EDMA，接下来HREF数据不读*/
}
}
LCD模块的驱动
采用液晶显示模块可以使图像处理结果实时显示出来，方便调试和演示，成本也较低。本系统选用北京宁和电子科技发展有限公司开发的NHC_34彩色液晶显示控制模块。该模块支持256色彩色显示，每个像素点用1个字节表示，分辨率为320×234；支持标准Intel8位异步总线时序，有2页显示缓存，可任意设定显示页和操作页。
LCD模块读写周期最短为350ns，而DSP外部总线接口时钟频率一般在100MHz以上，即小于10ns。通过配置EMIFCE3空间控制寄存器CECTL3(地址为0x01800014)，可以将CE3空间的读写周期延长，与LCD模块无缝连接。但这样液晶模块的读写操作会过长地占用系统总线，降低对其他存储空间(尤其是对SDRAM)的访问效率，进而影响系统的整体速度。

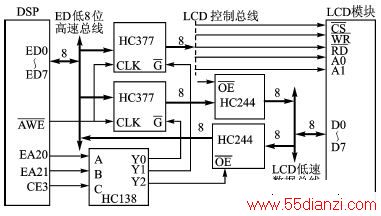

本系统采用了数据锁存和总线缓冲的方法，通过377锁存器模拟低速总线控制信号时序，利用244数据缓冲器对低速总线数据进行隔离。图3给出了DSP与LCD模块硬件连接图。系统有2片74HC377(简称为“377”)，一片用来锁存模拟LCD模块的读写控制信号(控制377)，另一片用来锁存写入数据(数据377)，由异步写使能控制线AWE作为377的触发沿输入；CE3和EA20、EA21经过译码产生2个377的使能信号，DSP写数据377的地址为0xB0000000，写控制377的地址为0xB0040000。数据377的输出经一片总线缓冲器HC244(写出244，HC244简称为“244”)连接到LCD模块总线上，该244输出使能信号来自控制377。另有一片HC244(读入244)用来将LCD模块总线接到DSP低8位总线上，其输出使能信号同样由CE3和EA20、EA21经过译码产生，地址为0xB0080000，是DSP对LCD模块的读地址。
