摘要：介绍在PIC18系列 单片机 使用BootLoader的原理、方法及优点；介绍HI-TECH公司使用C语言实现BootLoader的程序，给出详细的使用方法和参数配置方法；针对程序中存在的问题进行探讨和修改，使修改后的程序实用、可靠。另外，探讨对程序数据进行加密、加快下载速度、在RS485/RS422中使用BootLoader的方法和思路。根据此方法，读者可以编写出适合自己使用的BootLoader程序。
关键词：BootLoader PIC18 IAP 在线升级
引 言
PIC 单片机 的BootLoader属于需要自己写程序的那种，可以根据自己的需要写出各种功能的BootLoader程序来。目前，比较常见的BootLoader程序有MicroChip公司的C18版本和著名的PICC编译器厂商HI-TECH公司（以下简称HI-TECH）的PICC18版本。它们的相似之处在于都占用了系统的0x00～0x1FF的程序空间。Microchip的版本是用纯汇编写的，而HI-TECH的版本是用C语言编写的。
在PIC系列 单片机 中，只有PIC18系列和PIC16F87X系列的单片机才有IAP功能，才能够使用BootLoader功能。下面只介绍PIC18的BootLoader，PIC16F87X的BootLoader与它类似。
1 BootLoader程序的工作原理
BootLoader是一段引导程序，在 单片机 上电/复位后在用户程序之前先运行。运行后判断当前是否需要进入升级状态。如果不需要升级，就直接运行Flash中原有的程序；如果需要升级，首先擦除旧的程序，然后从串口接收用户程序，同时写入Flash中。接收数据时，需要进行校验，保证接收到的数据是正确的，避免将错误的程序写入到芯片中。
PIC18 单片机 只有一块Flash，可以在Flash的任何位置擦写（甚至可以将BootLoader自身擦除）；而51单片机一般都是两块Flash，只能够从一块Flash上擦写另一块Flash，而不能擦写自身。
BootLoader程序原则上是可以放在整个程序空间中的任何位置的，但是为了简单方便、具有通用性和尽量减少对用户程序的影响，使用了从0x00开始的一段程序空间。
BootLoader程序可以多种方式获取数据，包括串口、并口、I2C、SPI、USB等；但是从实际使用来看，使用串口无疑是最方便的。
为了使得用户程序可以获得最大的程序空间，就需要BootLoader程序尽可能的简短。在这里，Microchip和HI-TECH都将BootLoader程序设计为小于200H个字节（100H个字）。使用0x00～0x1FF这个区域还有一个重要原因是，这个地址的空间有特殊的写保护特性。
PIC18 单片机 虽然有多个中断源，但只支持两级中断，有两个中断向量，分别位于0x08和0x18；而BootLoader程序占用了0x00～0x1FF的空间，这意味着需要重新定位中断向量，使新的中断向量指向用户的中断程序，这样才能保证正常运行用户程序的中断程序。
2 程序的使用方法
（1） HI-TECH的BootLoader程序
在HI-TECH的PICC18编译器的examples文件夹下，有一个Bootldr子文件夹，里面就是HI-TECH的BootLoader程序。这是一个完整的程序，可以直接进行编译，编译后的HEX可以用编程器下载到芯片中。
（2） 用户系统的要求
如果需要使用BootLoader，要求用户系统中有一个RS232串口可以和计算机进行通信。
（3） 程序的配置
下面是程序的主要参数，如果它们设置得不正确，会影响程序的使用。
VERB0：冗余模式，有更多的提示，但是会占用更多的程序空间，建议不用。
BOOT_TIMEOUT：等待超时的时间，0～9s（再长了也没有意义），默认为5s。
BAUD：串口通信的波特率，默认是9 600。
FOSC：用户系统的时钟频率，默认是4 MHz。
NINE：通信是否使用第9位数据位，默认不使用。
FILL_BYTE：程序空间擦除时使用的填充数据，默认值是0xFF。
PROG_START：用户程序的起始位置，默认是0x200。
其他的参数可以先不用管，在需要时再修改，它们不影响通信和下载。
（4） 程序的编译
有两种方法对BootLoader程序进行编译：
① 命令行方式。使用命令行时，典型的用法是：
picc18 -8f452 bootldr.c -o -zg -noerrata
上面的最后一个参数 -noerrata是PIC18Fxx2系列 单片机 需要的，若是其他型号，就不用加入；而参数 -18f452是指定单片机的型号，如果是其他型号，就修改为实际使用的型号。
② 使用MPLAB IDE。使用MPLAB IDE时，首先按照正常方式建立一个新的工程文件，选择工程文件目录，然后加入HI-TECH的Samples\Bootldr目录下文件bootldr.c和bootldr.h。建立工程文件时，选择MCU的型号为实际使用的型号，选择C编译器为HI-TECH的PICC18编译器。
（5） 用户程序的配置

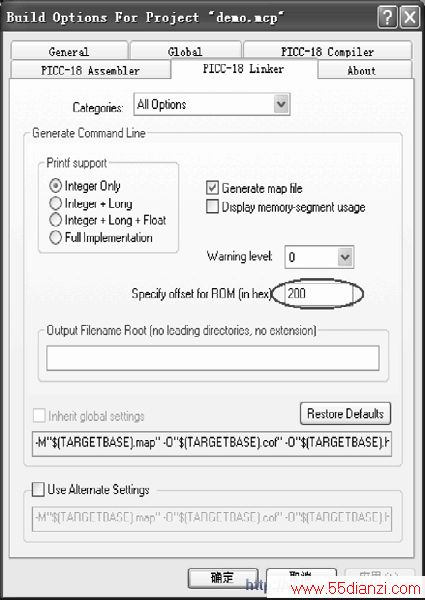

使用HI-TECH版本的BootLoader，对用户程序的修改是非常少和简单的，只需要修改用户程序的偏移量就可以了，而不需要修改任何程序代码或进行任何特殊的配置。因为BootLoader程序需要占用0～1FFH的空间，所以用户程序需要从200H处开始运行，即设置程序的偏移量为200H。方法是在MPLAB IDE中，从菜单中选择Project→Build Options...→Project，在PICC-18 Linker页标下的Specify offset for ROM（ROM代码偏移量）中输入偏移量200（注意这里输入的已经是十六进制了，不用再转换），如图1所示。
图 1
（6） 程序配置字
对于每个PIC 单片机 的芯片，都需要设置正确的程序配置字后才能正常运行。虽然在BootLoader中是可以修改配置字的，但是这样并不安全，也不方便。一般情况下，程序配置字设定后是不需要修改的，所以配置字在烧写BootLoader程序时就一起写入单片机芯片，以后就只使用BootLoader来升级(烧写)程序，这样不会破坏芯片的配置字。
（7） 调试用户程序
平时，在编写和调试用户程序时，还是和正常方式一样， 单片机 中不包含BootLoader程序，也不设置偏移量（或者设置为0），以方便使用ICD2等仿真器进行程序仿真。等程序调试好后，再修改程序的偏移量为200H，并重新编译程序，产生最终的用户HEX代码。这样编译好的程序才可以使用BootLoader进行下载。
（8） 下载用户程序
使用HI-TECH的BootLoader程序，在下载用户程序到 单片机 中时，可以不需要特殊的下载程序，只需要使用Windows自带的超级终端程序就可以了。超级终端的通信参数需要设置成和BootLoader程序的一样，包括波特率、校验、数据位、停止位等。
首先连接好串口线，再启动超级终端程序，然后复位 单片机 （单片机中应当已经写入了BootLoader程序）。这时，在超级终端的窗口中会显示出一个倒计时的计数器，计数器的初始值就是上面的BOOT_TIMEOUT参数。计数器每秒钟刷新一次。当计数器为0时，就会运行以前的程序。如果这期间从超级终端输入任意数据（就是随便按一个键，或者说单片机从串口上接收任意数据），计数器就会停止计数，进入升级状态。这时BootLoader程序会首先擦除旧的程序空间，然后屏幕上会显示出一个冒号“：”，提示等待下载用户程序。这时就可以从超级终端的菜单中选取传送→发送文本文件，选择编译好的HEX文件即可。如果下载成功，超级终端的窗口中会显示出一个小括号“)”，提示下载已经完成，同时用户程序会自动开始运行。使用BootLoader下载时，因为串口的速度相对比较慢（与编程器相比），所以需要等待一会儿。具体时间与用户程序的大小有关。如果下载中出现错误，单片机会自动复位，进入倒计数状态，重复上面的过程。使用超级终端比较简单，不需要特殊的下载软件；但是缺乏交互性，没有进程指示，如果下载过程中出现错误也不能停止下来。
3 BootLoader程序的改进
（1） HI-TECH的BootLoader程序中存在的缺陷
虽然HI-TECH版本的BootLoader程序已经很方便了，具备了所有必需的基本要素；但是程序中存在着一些缺陷，甚至是很重大的隐患，不太适合于直接使用在实际工程中。下面是主要存在的几个问题
①BootLoader是以从串口上接收任何数据为标志进入BootLoader状态的。进入BootLoader状态后，BootLoader程序做的第一件事情就是擦除以前程序的空间。如果在实际使用中， 单片机 因为某种意外原因被复位，而且复位后运行BootLoader时在串口上有任何数据（如干扰信号或者系统正处于串口通信状态），就会造成用户程序的丢失。
② BootLoader程序中没有使用看门狗。如果升级失败或者升级过程中程序死机，将不能恢复到初始的升级状态。这对于直接串口连接的方式问题不大，但是需要使用远程升级时是一个致命的问题。
③ 在写入用户程序过程中如果出现数据错误，就会复位，而这时用户程序已经被部分写入了。如果复位后运行BootLoader程序没有收到信号时，会启动用户程序。这样残缺的用户程序就可能会造成运行故障和不可预料的结果。如果看门狗是在用户程序中打开的，这时就有可能出现看门狗没有被启动而死机的现象，这是远程升级中一个严重的问题。
④ BootLoader程序中允许写EEPROM和芯片配置字。虽然这样增加了灵活性，但是这样是不安全的。如果配置字不小心设置错了，下载后会使整个芯片不能正常运行。这时需要重新用编程器修改配置字才行。
