CQM1—PRO01编程器的使用

WORD-SPACING: 0px; FONT: 14px/25px Tahoma, 'Microsoft Yahei', Simsun; TEXT-TRANSFORM: none; COLOR: rgb(0,0,0); TEXT-INDENT: 0px; PADCING-TOP: 0px; WHITE-SPACE: normal; LETTER-SPACING: normal; BACKGROUND-COLOR: rgb(255,255,255); WORD-WRAP: break-word; orphans: auto; widows: auto; webkit-text-stroke-width: 0px">

图8. 23 位监视的操作及其显示

继续按↑或↓键，可以监视与当前显示位相邻的其他位的状态。若要再监视另一个位，则可以键入位号，再按MONTR 键。

( 3 ）通道监视

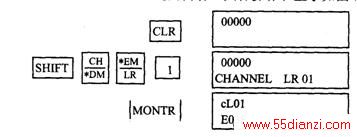

该操作以通道为单位进行监视，它可以监视IR 、AR 、HR 、SR 、LR 、DM 等通道内的内容。例如，要监视链接继电器LR01 通道的内容，具体操作和显示如图8.24 所示。

图8.24

该显示表示 LR01 的内容是 E03F 。

若欲继续观察 LR00 的内容，操作和显示如图8 . 25 所示。

图8.25

继续观察 LR00 内容的操作及其显示

若欲继续查看 LROO 通道中每位的状态，操作和显示如图 8 . 26 所示。

图8.26

继续按↑或↓键，可以监视与当前显示通道相邻的其他通道。若欲继续查看其他通道的榷容，只要键入通道号，再按MONTR 键即可。
