接着监视。00001 点，依次按
、1和MONTR 键，显示内容如图8.31 所示。
图8.31 屏幕显示内容
再监视DM0000 通道，依次按DM 、O 和MONTR 键，显示内容图8 ．32所示。
图8.32
观察以上操作可见，第一个被监视对象的显示在屏幕左边，当监视第二点或通道时，第一个被监视对象的显示就向右移动。如果被监视的对象为4 个时，第一个被监视对象就移出显示屏（移到内部寄存器中）。这时，显示屏上从左到右显示的是第四个、第三个、第二个被监视对象。屏幕上的内容与寄存器中的内容形成一个环，可以用MONTR 键从左边再调出环上的某一个。显示器显示3 个，寄存器内存3 个，因此，最多可以同时监视6 个点或通道。如果要监视第7 个对象，则最先被监视的那个内容被挤出且丢失。
( 2 ）如果显示器最左边显示的是点，则可以强迫将其置为ON 或OFF 。如果最左边显示的是通道、TIM/CNT 、DM 等则可以改变它们的值。
12 ．修改TIM/CNT 的设定值1
在PROGRAM 、MONITOR 方式下修改TIM /CNT 的设定值1 。

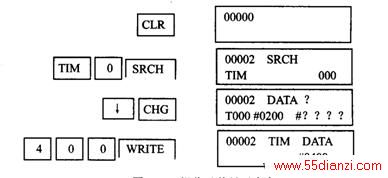

( l ）在PROGRAM 方式下用编程器修改参数的操作不再叙述。在MONITOR 方式下，当程序运行时能改变TIM/CNT 的设定值。对图8. 6 所示的程序欲将定时器TIM000 的设定值改为＃0400 ，其操作及相应显示如图8 . 33 所示。
图8 . 33操作及其显示内容
( 2 ）若欲将TIM000 的设定值改为一个通道，则可依次按CHG 、SHIFT 、CH/*DM键及通道号，最后按WRITE 键。
